國產品牌濾芯均為我司生產的替代原廠品牌濾芯，其過濾濾材采用德國原裝進口HV公司產品，注冊商標為“佳潔”牌。本公司涉及的其它品牌均無品牌意義，只是作為產品型號參照和客戶選型對照使用。進口濾芯和過濾器為原裝進口，有防偽標志。
廠家生產礦用避難硐室壓風系統款過濾器 壓風管路款過濾器
避難硐室氧氣供應自控系統 救生艙供氧系統 氧氣匯流排 避災時供風供氧系統
避難硐室內部設置具有向避險人員提供氧氣避險人員能夠維持正常呼吸的供氧裝置。
供氧裝置必須滿足：
（1）避險人員在避難硐室的生存室內能夠呼吸到純凈的氧氣，氧氣濃度在18.5%～22.0%；
（2）氧氣供給量及氧氣濃度必須是人體呼吸特點；
（3）氧氣供給時間必須是額定人數時≥96小時的生存時間；
（4）供氧裝置在井下特殊條件下不受環境影響，能夠及時、可靠供氧并不會存在不安全隱患。
（一）壓風供氧系統
壓風系統供氧裝置利用硐室前預埋的壓風管路作為氣源，經過閥門后先進入過渡艙內設置的水、灰塵、油的過濾，然后經過預先設置的減壓器、、管路進入氣體輸出端，從而轉到每人手中的呼吸面罩中，為避難所內避險人員提供新鮮、舒適的空氣。
主要技術參數
人均供風量≥0.3m3/min；
避難所內氧氣濃度18.5～22.0%；
減壓器入口壓力≥0.8MPa、出口壓力0～0.6MPa（可調節）、輸出流量不小于36m3/min；
1．控制在連續噪音不大于70dB(A),使用聲級計在發生噪聲源距離1m點進行測試，
2．過濾器
采用C、T、等級過濾，使小達0.01μm粒徑的雜質及油滴濾除，使經過濾的空氣達到醫療用氣的水準。
入口壓力：0.7~0.8Mpa，出口壓力：0.2~0.3Mpa。
選用大流量調壓閥對壓風進行減壓，確保壓風流量達到0.3m3/人分鐘。
選用大流量空氣過濾器，確保壓風流量達到0.3m3/人分鐘
（二）壓縮氧氧供氣系統
本系統可對避難硐室的氧氣供應實現手動或自動控制，當打開防爆電磁閥時開始向管路通充氧，實現供氧要求。
主要功能
當?shù)孛鎵猴L系統在井下的管路會遭到嚴重破壞時仍能有效地供氧。并根據實際情況調節控制壓縮氧氣的供應量，保證人體正常生存呼吸。
工作原理：
該裝置是利用儲存在鋼瓶中的醫用壓縮氧氣，通過供氧控制裝置為避險人員輸出規定數值的氧氣。在生存硐室內放置的鋼瓶，出口經高壓管路并聯后集中后一次通過防爆電磁閥、氣壓表、減壓閥和氣體流量計，將來自于氧氣瓶中的壓縮氧氣壓力輸入到每個人手中的呼吸面罩中。
供氧量：0.5升/分鐘/人
含氧量：氧氣濃度維持在18.5%～23%之間

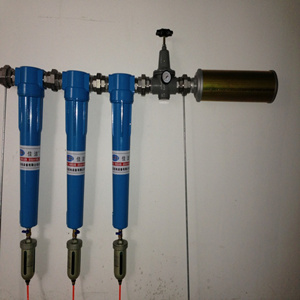

救生艙壓風過濾系統
1. 解決方案
采用空氣過濾器，可濾除強壓風中的0.01微米和更大的固態與液態顆粒；殘 留油份含量0.01ppm w/w
采用大流量氣體減壓器，可將壓風壓力從0.8MPa調壓到0.1-0.3MPa
末端安裝高品質，可將壓風噪音降到70dB一下
提供向氣幕及噴淋供氣的管路接口及控制閥
可連接空氣制冷管，利用壓風產生制冷效果
2. 技術參數
選用的空氣過濾器，流量符合每人每分鐘0.3m3的壓風供氣要求
選用的氣體減壓器，滿足每人每分鐘0.3m3的流量要求，可調壓力0.1-0.3MPa
選用的，可將壓風噪音將至70dB一下
壓風管道管徑
整體通過0.9MPa的氮氣試壓，符合氣密性試驗要求，采用1.75MPa水壓試驗，符合整體管路的強度要求
3. 設備清單
過濾器：1套       調壓閥：1只
流量計：1只（可選配，滿足每人每分鐘0.3m3的流量量程要求）
管接件：1套             固定件：1套
與氣幕、噴淋管連接件及控制閥：1套
1．氧氣控制箱
控制箱內配有氧氣傳感器，當硐室內的氧氣濃度低于一定值時（18.5%）控制箱內發出聲光報警，并自動打開電磁閥對硐室進行供氧；當濃度高于一定值時（23%），自動關閉電磁閥，停止供氧，同時還可以手動控制。
外形尺寸：420mm*150mm*330mm(長*寬*高)。
2．氧氣瓶
氧氣瓶和氧氣均符合《氣瓶安全監察規程》（GB8982-1988）和《醫用氧氣》（GB8983）管理標準，鋼瓶外表面為天藍色，“醫用氧氣”黑字標示，并噴涂紅十字標志。鋼瓶安全附件、防震膠圈齊和瓶帽齊全。鋼瓶閥門無漏氣無污染，具有減壓和流量調節裝置。
（三）隔絕式壓縮氧自救器供氧
避難硐室（救生艙）應配備隔絕式壓縮氧自救器，自救器額定防護時間不低于45min，配備數量不低于額定人數的1.2倍，《隔絕式壓縮氧自救器》行業標準。
1.自救器
有煤安證，ZYX系列壓縮氧自救器是將氧氣壓縮到高壓氧氣瓶內，瓶內氧氣經減壓閥
減壓提供定量的氧氣并使用CO2吸收劑來吸收人體呼出的CO2的個人呼吸保護裝置。
適用于高瓦斯、瓦斯、煤塵突出、瓦斯基煤塵**礦井，該類產品采用與環境隔離、自生氧、呼吸系統內部循環的結構設計，在事故環境中不受氧氣和濃度限制，遇險人員逃生需要的救護裝置，是礦工隨身攜帶和井下避難硐室（救生艙）存放的產品。
