內容目錄：
A，LTH7貼片5腳充電芯片 PW4054

單節的鋰電池保護電路 單節為3.7V鋰電池（也叫4.2V）和3.8V鋰電池（也叫4.35V）
單節的鋰電池充電電路 4.2V的LTH7芯片，PW4054，4.35V的LTH7芯片，PW4065
單節的鋰電池輸出電路 鋰電池轉換穩壓輸出為：1.2V，3.3V,5V，12V等等

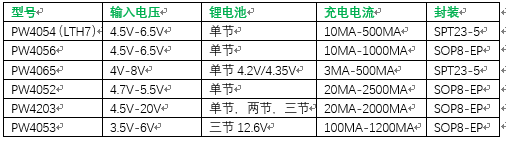

1-3節鋰電池的充放電芯片表 (幾十個芯片分類圖)
鋰電池充放電整套電路組合 保護電路+充電電路+升壓電路+LDO電路+降壓電路

在鋰電池上，需要三個電路系統： 1，鋰電池保護電路， 2，鋰電池充電電路， 3，鋰電池輸出電路。

邊充電邊放電，從這里可以看出是鋰電池充電電路與鋰電池兩者一起給鋰電池輸出電路供電。

A ,LTH7貼片5腳充電芯片

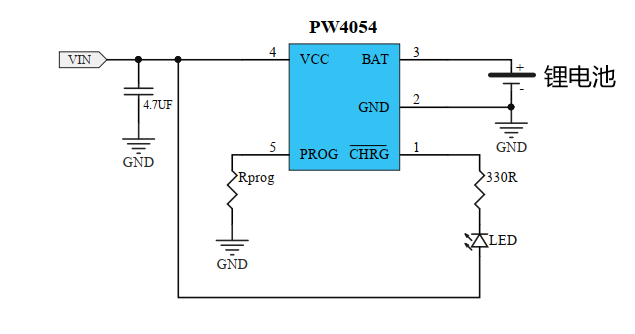

LTH7是單節鋰電池充電電路芯片，PW4054，負責將USB口的5V電源，轉換降壓適合3.7V的鋰電池充電，并提供一個LED指示燈，指示充電長亮和充滿滅燈的控制系統，并具有電池電壓監測電路，實時監測電池電壓，充滿即停止充電。
搭配鋰電池如：3.7V的18650，3.7V的聚合物鋰電池等等如果是3.8V的鋰電池，請使用PW4065了。
鋰電池有3大電路系統，出了鋰電池充電電路PW4054芯片（LTH7）外，還要其他2大基礎電路。

1，單節的鋰電池保護電路：

即鋰電池保護板，控制鋰電池的過放電和過充電功能（過充電充電IC也會有）

有的鋰電池廠家出廠就自帶了保護板了（大部分是默認沒帶保護板），有的鋰電池沒，就需要鋰電池保護IC了。常用鋰電池保護IC如：

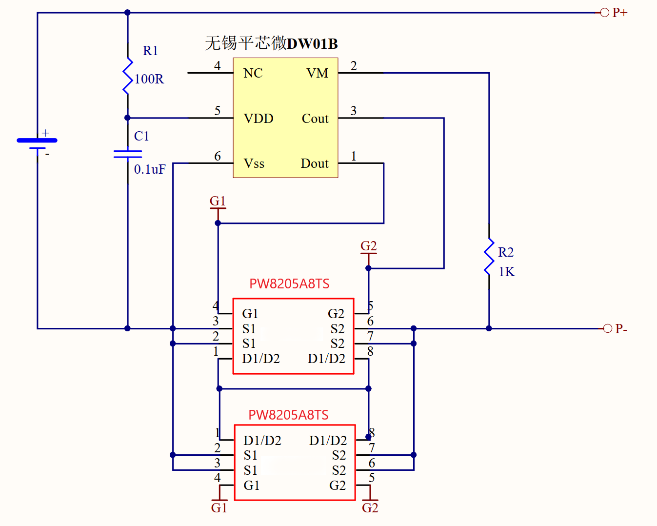

DW01B，特點：外置MOS（PW8205A6S或者PW8205A8TS），由于是外置MOS，過充電電流和過放電電流可通過很多 個MOS并聯來提高，這是很常見的，采用SOT23-6封裝。

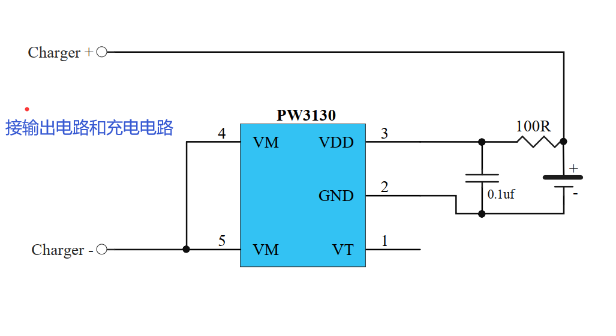

PW3130，特點：內置MOS，電路簡單，過充電電流和過放電電流是3A，適合功率不大電子產品，采用SOT23-5封裝。

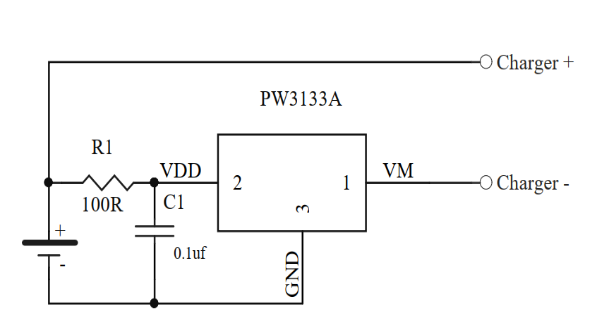

PW3133A，特點：內置MOS，電路簡單，在PW3130的基礎上再簡潔了芯片體積，采用SOT23-3封裝。

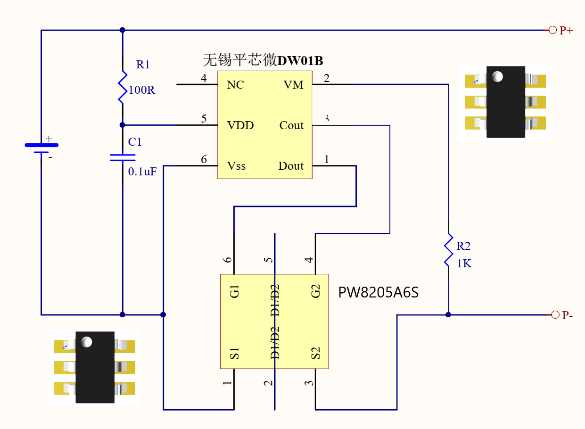

DW01B和PW3130,PW3133A的電路圖如下：

PW3130和PW3133A是相當于內置了DW01B和一個3.5A過流的開關MOS。

2，單節鋰電池充電電路：

即給鋰電池充電的控制管理芯片，有帶充電電壓監測，充滿就停止。
2-1，PW4054，特點：500MA充電電流，5V USB輸入很常用的鋰電池充電IC，采用SOT23-5封裝；
2-2，PW4056，特點：1A充電電流， 5V USB輸入也是屬于常用的鋰電池充電IC，采用SOP8封裝；
2-3，PW4203，特點：5V,9V,12V,15V，20V兼容高低壓輸入的鋰電池充電IC，采用SOP8封裝。
2-4，PW4065，特點：500MA充電電流，5V USB輸入反接保護，電池反接保護，采用SOT23-5封裝； PIN對PIN PW4054，并提供4.2V和4.35V充電版本，針對不同的電池充電。容－源－電－子－網－為你提供技術支持

非常感謝用戶kuakewei 的投稿！
