雙控開關接線圖顧名思義就是用兩個開關去控制一個燈。最常用于照明線路中，新房裝修中必定會用到雙控開關接線圖知識，臥室房間門口一個開關，床頭一個開關，兩個開關控制一個燈，這是最常見的應用場景之一。當然還可以應用于樓梯間，樓上樓下各一個開關，也是控制一個燈，但是如果樓層比較多就不實用了，一般農村樓房都能用此雙控開關接線圖，上了三層樓就要用聲控開關或三控開關了，這兒不作介紹。
雙控開關接線圖原理

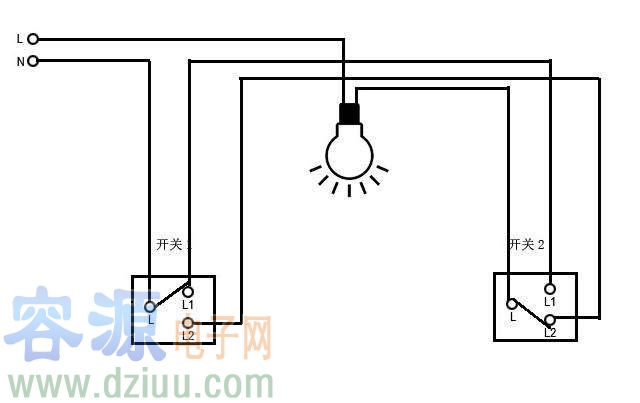

原理很簡單，一般所有開關都支持應用于雙控開關接線中，購買開關時只要接線柱有三個就能支持雙控開關接線，雙控開關接線圖原理圖如下：從原理圖中可以看到，開關1和開關2有一個共同點，那就是開關1的L1接在開關2的L1上，而開關1的L2接在開關2的L2上，一一對應，在開關接線板上開關1和開關2分別只有一個孔沒有接線了，開關1 L孔就接交流電220V輸入，開關2 L孔就接去燈頭，在燈頭另接入零線就可以了，整個線路接線完成。
雙控開關接線圖－實物1

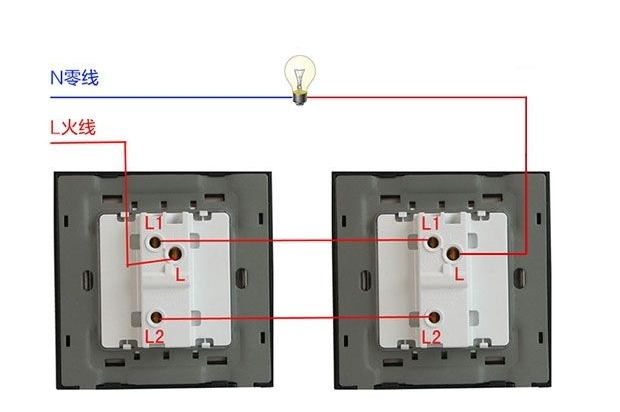

當知道雙控開關接線圖原理后，在看下面實物接線圖其實就很簡單了，都是根據原理接線的。如下圖中，在實據布線時，兩個開關的L1端不能接錯。紫色線不能接入L1端上。
雙控開關接線圖－實物2
關于雙控開關接線圖常用問題：
問：雙控開關接線出現面板一正一反？
答：只需要將其中一個開關打開，將L1和L2相互更換位置就行了，面板開關位置就會是一致了。容－源－電－子－網－為你提供技術支持
