ka3842a電路圖、引腳功能及各腳電壓值
ka3842a電路圖、ka3842a引腳功能、ka3842a各腳電壓值：
ka3842a是一個開關電源控制芯片，應用雙列直插八腳封裝，自身最大功耗只有1W，工作電壓為5V到30V，在開關電源中應用非常廣，在開發電路和維修時，
要知道ka3842a集成電路的
參數，下面將介紹簡要參數：
基準電壓：5V 頻率：〉＝500kHz 電流
率：6MA 最大占空比：95% 輸出電流max:1A 電壓率：6mV,

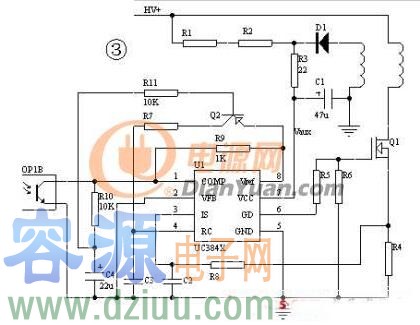

ka3842a電路圖

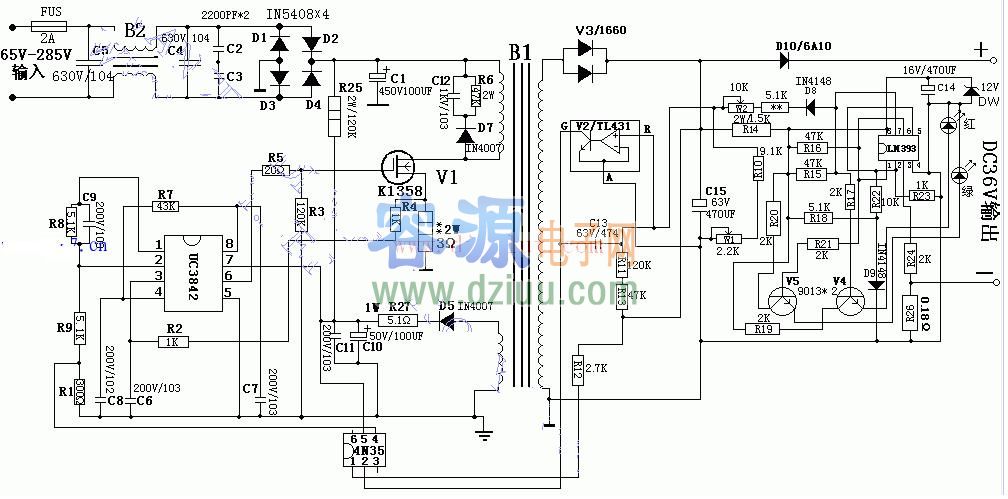

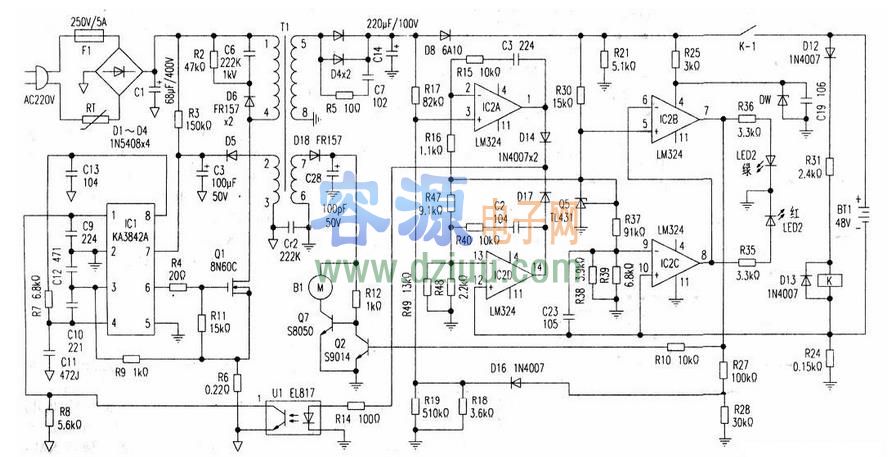

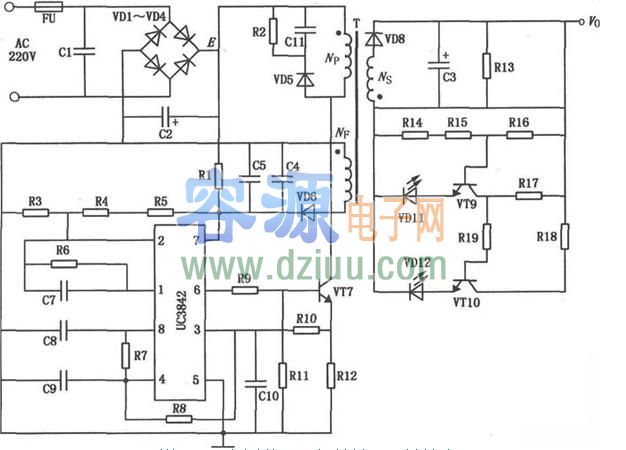

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
ka3842a引腳功能及各腳電壓值
| 管腳 | 功能說明 | 電壓值V（參考） |
| 1 | 誤差信息輸出 | 2.4 |
| 2 | 誤差信息輸入 | 2.5 |
| 3 | 開關管過流保護檢測 | 0.09 |
| 4 | 振蕩電阻時間常數 | 0.27 |
| 5 | 地 | 0 |
| 6 | 開關管驅動脈沖輸出 | 3.42 |
| 7 | 電源 | 16.5 |
| 8 | 基準電壓輸出 |
5 |
引腳功能是集成電路廠家給每個腳的定義，是
應用中，
有些腳和上表不一直，如上面的應用電路圖，2腳
接地，而表中說的是誤差信息輸入，這根據電路設計而定。
