基于UC3842的斷開振蕩電路方式

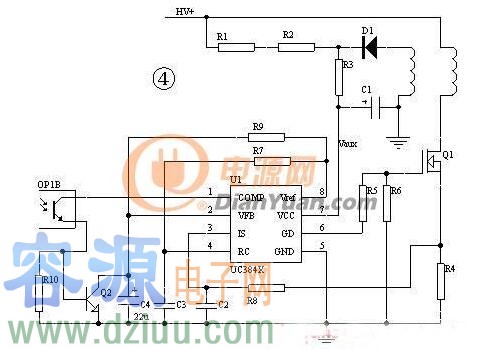

圖1采用斷開振蕩回路的方法
圖2采取抬高第2腳，進而使第
在很多電路中都有uc3842的應用例子，本文將為大家介紹有關UC3842斷開震蕩回路的方法，感興趣的朋友快來看一看吧。
圖1采用斷開振蕩回路的方法
圖2采取抬高第2腳，進而使第1腳降低的方法
在這3個電路里R3電阻即使不要，仍能很好保護。注意電路中C4的作用，電源正常啟動，光耦是不通的，因此靠C4來使保護電路延遲一段時間動作。在過載或短路保護時，它也起延時保護的左右。在燈泡、馬達等啟動電流大的場合，C4的取值也要大一點。
