實物介紹單相電機正反轉接線圖(220v)

時間:2019-10-16 11:14:32來源:網絡 作者:admin 點擊:次
實物介紹單相電機正反轉接線圖(220v)
在沒有三相電的情況下，就只能使用單相電機來工作，大家都知道單相電機的主軸轉向一般都是正轉，本文介紹單相電機正反轉接線圖及實物

實物介紹單相電機正反轉接線圖(220v)


在沒有三相電的情況下，就只能使用單相電機來工作，大家都知道單相電機的主軸轉向一般都是正轉，本文介紹單相電機正反轉接線圖及實物接線方法，對于不對的單相電機有不能的接線方式；但原理都一下，只要了解一種單相電機正反轉接線圖就會接其他類型的單相電機。單項電機分運行電容電機，和啟動電容電機，還有不要電容的罩極電機。對于單相電機正反轉接線圖介紹如下：


單相電機正反轉接線圖有3種接法：


第一種：單相電機的啟動繞組串接有適合的電容，需要借助移相電容使其定子的兩繞組獲得相差90度的兩個旋轉磁場而能自動旋轉起來。

第二種：要改變電機的轉向，可以在電機繞組引出線的接點上、找出啟動繞組，將先前的串接電容的一端、與原來接公用點的另一端線對調、連接，就可以達到改變轉向的目的。

第三種：假如電機主、副繞組一樣，需要隨意控制轉向的；僅僅將原來接電容器的電源線通過一個雙控開關，與電機電容的兩端線連接，操作開關改變電 源接入電容的方向、就能控制電機的轉向的。

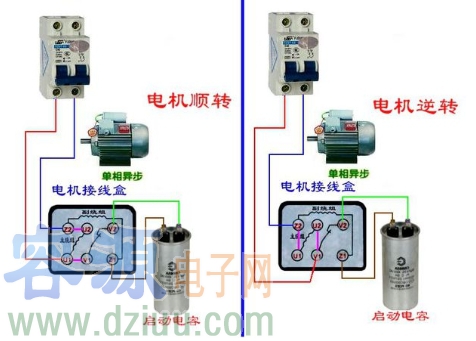

單相電機正反轉接線圖（實物接線圖）如下：

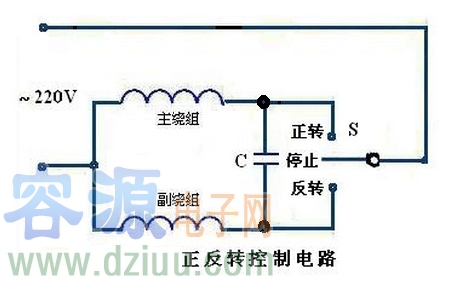

上面介紹的是單相電機正反轉接線圖的實物圖，可能還有很多朋友想知道正反轉原理吧，下面給大家上一個原理圖：




通過正反轉原理圖可以看出，只要改變單相電機電容兩端的接線方式就能改變電機的轉向，其實很簡單。

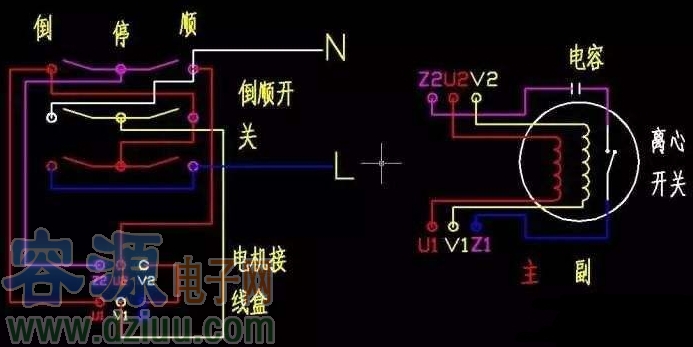

還有一些朋友需要單相電機可以接個開關，如倒順開關，實現方便控制轉向目的，下面介紹一個接線圖，只要加一個倒順開關就可以了。




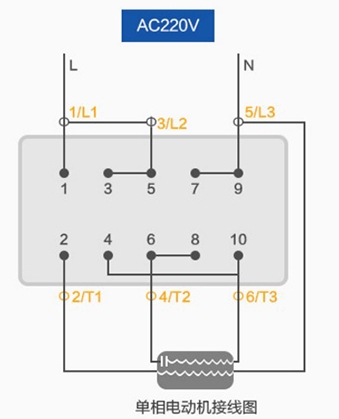

只要懂一點電工知識的朋友都能看懂上面這個圖，關于單相電機正反轉接線圖介紹結束。

容－源－電－子－網－為你提供技術支持

本文地址：http://www.jssjbk.com/dz/26/220V_1016.shtml
