220v倒順開關雙電容正反轉實物接線圖(圖文)

在控制220V電機正反轉中，應用倒順開關來控制雙電容電機實現正反轉是很方便高效的做法，220V雙電容正反轉接線圖、220v倒順開關實物接線圖介紹如下；

首先說說倒順開關：

倒順開關也叫順逆開關。它的作用是連通、斷開電源或負載，可以使電機正轉或反轉，主要是給單相、三相電動機做正反轉用的電氣元件，但不能作為自動化元件。
倒順開關在日常生活中的應用非常廣泛，在經常用作小吊機倒順開關，220v單項電機倒順開關和380v三項電動機倒順開關，安裝接線方法簡單價格實惠，通常和異步電機一起配套使用。比較常見的有小吊機電動機倒順開關、三輪電瓶車倒順開關等。

雙電容正反轉原理：

單相電機和三相電機不同，里面有個分相電容,通過該電容將單相電分成兩相電,產生旋轉磁場來帶動電機旋轉,所以改變正反接線是無法實現電機反轉的,只能通過改變分相電容的接線方向來改變單相電機轉向。注意重點來了，改變電容接線方式是整個接線的核心。只有改變電容與副繞組線圈的接線方式才能改變電機正反轉。
下面提供一些常用倒順開關實物接線圖。

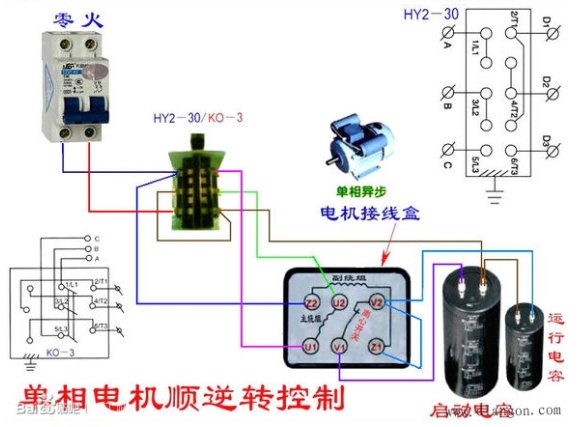

ko-3型倒順開關實物接線圖

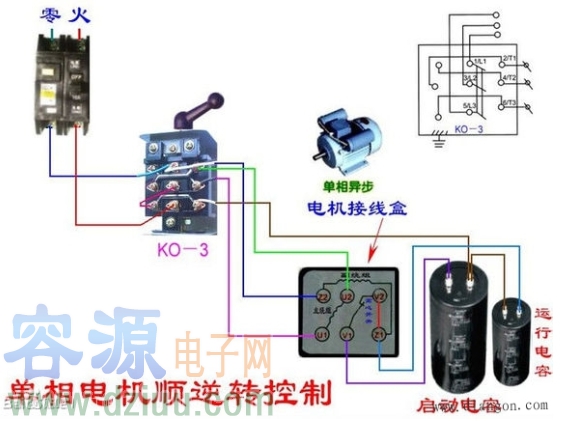

220V倒順開關雙電容正反轉接線圖原理圖
