三相電機正反轉電路圖，控制原理分析

工作原理: <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

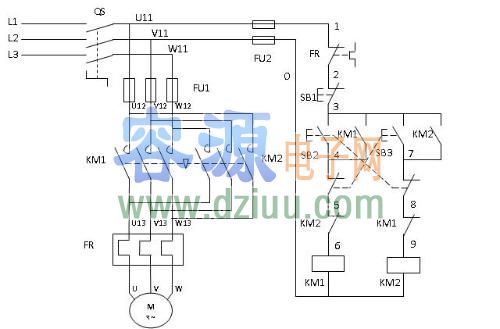

在這里，主電路大家應該部分中，都能看懂，就不講解了，直接說控制電路；控制電路中的FR是熱繼電器動斷開關，SB1為停止按鈕；、 <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

正轉原理：當按下SB2按鈕時，KM1線圈得電，KM1繼電器工作，KM1的動合開關閉合，電路進入自鎖。電機開始正轉工作，容源電子網反轉部分的KM1動斷開關斷開，當按下SB2時，反轉部分的動斷開關也斷開，按下SB2時，只有KM1的繼電器會工作，當按下SB1時，KM1線圈斷電，整個電路停止工作。 <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

反轉原理：和正轉一樣，當按下SB3時，SB3的動斷開關斷開，KM2線圈得電，繼電器工作，KM2動合開關閉合，電路進入反轉自鎖，KM2動斷開關斷開，當按下SB1時，電路退出自鎖，整個電路停止工作。 <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

此電路有個缺點，在按下SB2或SB3時，電路進入工作后，在按別一個SB2或SB3開關，電機會馬上進入相反方向運轉，容源電子網，這樣對于高速電機，是一個避免的問題，否則電機會損壞。在應用中要改變電機運轉方向前，按下SB1讓電機停止運轉后才能按相反方向運轉按鈕。 <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。
