三相交流固態繼電器（接觸器）接線圖

時間:2019-12-23 15:15:44來源:網絡 作者:admin 點擊:次

三相交流固態繼電器是集三只單相交流固態繼電器為一體，以單一輸入端對三相負載進行直接開關切換，并可以用幾毫安的微小信號來控制大功率負載的起動與切斷的開關器件。三相交流固態繼電器以三只可控硅作為A、B、C三相的輸出開關觸點，有不同電流、電壓等級，能夠可靠、安全、方便地控制三相交流電機、加熱器等三相負載。

三相交流固態繼電器（接觸器）接線圖
　　普通型三相交流固態繼電器以三只雙向可控硅作為A、B、C三相的輸出開關觸點，電流等級有10A、25A、40A,電壓等級有380V、480V；增強型三相交流固態繼電器以三組反并聯單向可控硅作為A、B、C三相的輸出開關觸點，電流等級有15A、35A、55A、75A、120A，電壓等級分380V，480V。

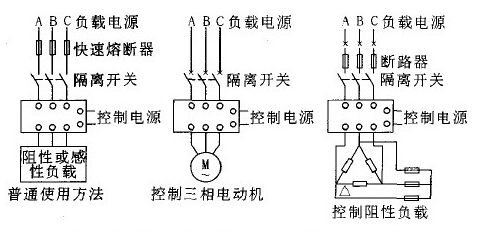

　下面是三相交流固態繼電器基本接線圖：

容－源－電－子－網－為你提供技術支持

本文地址：http://www.jssjbk.com/Components/15770871633578.shtml
