1.2V轉5V穩壓芯片，低功耗電路
可以使其鎳氫電池1.2V穩定輸出5V的1.2V轉5V芯片。
PW5100具有極低的輸入靜態功耗，1.
PW5100具有將低輸入電壓0.7V-5V之間的范圍，升壓型，升壓到5V的穩定電壓輸出。
可以使其鎳氫電池1.2V穩定輸出5V的1.2V轉5V芯片。
PW5100具有極低的輸入靜態功耗，1.2V時，應用在15uA左右，輸入電壓越高，可以降低到5uA。同時具有1.5A的導通開關電流，注意是輸入端的，DC-DC芯片升壓輸出范圍寬，是無法以輸出電流來衡量的，比較電壓不一樣，功率也不一樣。
鎳氫電池升壓芯片組建一個完整的升壓電路系統，需要什么材料？

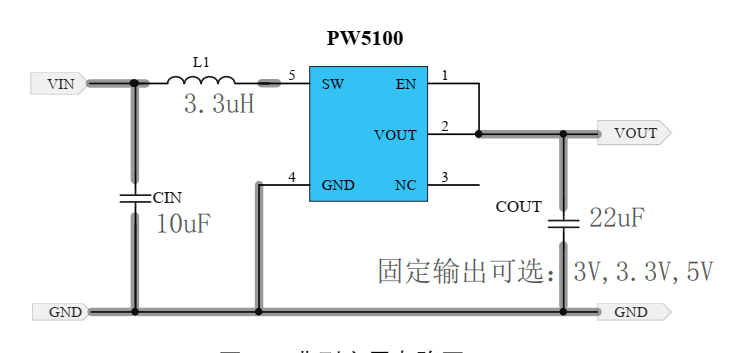

需要4樣材料：PW5100低壓升壓芯片，貼片電感3.3UH，兩個22uF的貼片陶瓷電容CIN和COUT就可以了。
PW5100 是一款高效率、低功耗、低紋波、高工作頻率的 PFM 同步升壓 DC/DC 變換器。輸出電壓可選固定輸出值，從 3.0V 至 5.0V 的固定輸出電壓.
PW5100 僅需要三個外圍元件，就可將低輸入電壓升壓到所需的工作電壓。系統的工作頻率高達 1.2MHz， 支持小型的外部電感器和輸出電容器， 同時又能保持超低的靜態電流，實現最高的效率。
產品特點
最大效率可達： 95％
超低啟動電壓： 0.7V
寬輸入電壓范圍： 0.7V～ 5.0V

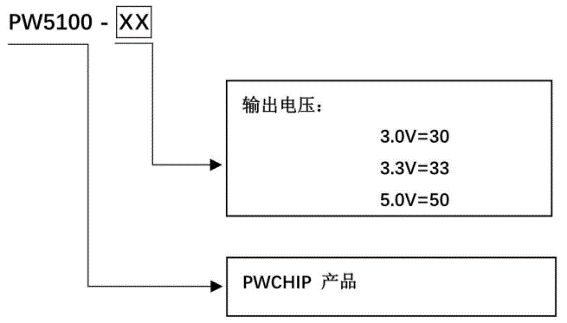

輸出電壓范圍可選： 3.0V～ 5.0V
靜態電流： 10uA
最大開關電流：1.5A
應用范圍
1～ 3 節堿性電池或鎳氫電池供電應用
藍牙耳機充電倉、數碼相機
LED 燈、血壓計、遙控玩具
