鎳氫可充電電池2.4V轉3.3V，2V轉3.3V穩壓供電輸出電路圖

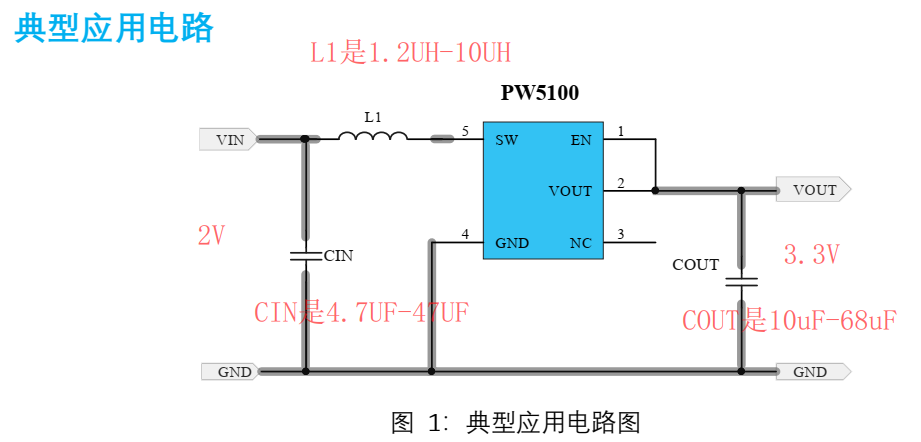

PW5100可以實現2.4V轉3.3V，2V轉3.3V的穩壓電源電路，輸出電流500MA.靜態電流10uA，SOT23-5封裝。輸出紋波低，輕載性能高（輕載電感推薦6.8UH-10UH）.
PW5100 是一款高效率、低功耗、低紋波、高工作頻率的PFM同步升壓DC/DC變換器。 輸出電壓可以進行內部調節，實現從 3.0V 至 5.0V 的固定輸出電壓，調節步進為 0.1V。
PW5100僅需要三個外圍元件，就可將低輸入電壓升壓到所需的工作電壓。系統的工作頻率高達 1.2MHz，支持小型的外部電感器和輸出電容器，同時又能保持超低的靜態電流，實現最高的效率。
輸入電容
只要輸入電源穩定，即使沒有輸入濾波電容， DC-DC 電路也可以輸出低紋波、 低噪聲的電源電壓。但是當電源離 DC-DC 電路較遠，建議在 DC-DC 的輸入端就近加上 4.7uF 以上的濾波電容，可以減小輸出的噪聲。
非常感謝用戶kuakewei 的投稿！
本文地址：http://www.jssjbk.com/Components/16097493774174.shtml
本文標簽:
- 上一篇文章：1V轉5V芯片，三個元件即可組成完整的穩壓方案
- 下一篇文章：2V轉3V，2.4V轉3V的電源芯片電路圖
-
干電池升壓IC 3.3V的電源芯片PW5100
PW5100 的工作頻率高達 1.2MHz，其目的是為了能夠減小外部的電感尺寸和輸出電容容值，故 PW5100 只需要 1uH 以上的電感就可以保證正常工作，
但是輸出端如果需要輸出大電流負載（例如：輸出電流大于 200mA），為了提高工作效率，建議使用較大一點的電感。
同時輕載應用，輸出電流10M，50MA左右時，建議使用大的的電感如6.8UH。
