1.5V升5V芯片，1.5V升5V電路圖規格書
常用的 5號，7號等 1.5V 干電池滿電電壓在 1.6V 左右，干電池輸出耗電電壓在 1V。適用PW5100，在 0.9V 時還能輸出，徹底榨干干電池的電量。

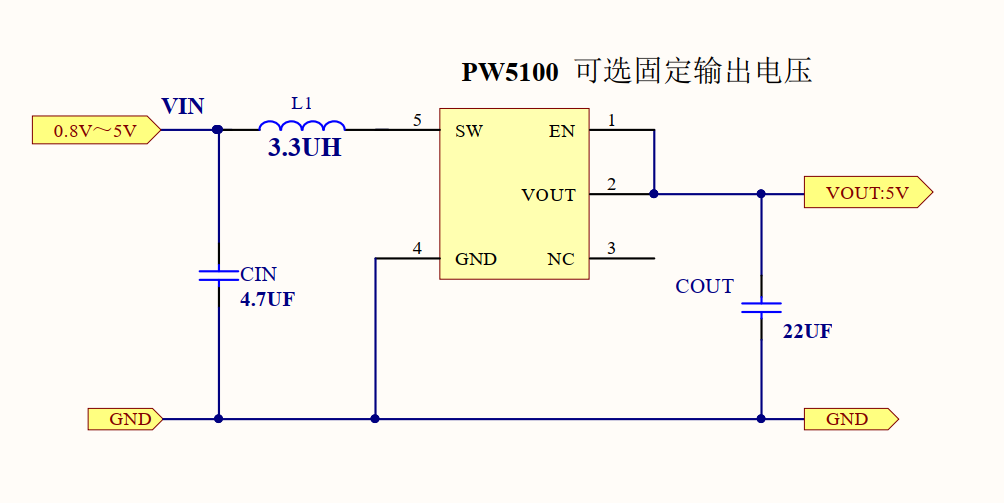

1.5V 升5V 的芯片：
PW5100是一款高效率、10uA低功耗、同步升壓IC，
PW5100輸入電壓：0.7V-5V
PW5100輸出電壓：3V,3.3V,5V固定值。
PW5100 是一款低靜態電流、高效率、 PFM 模式控制的同步升壓變換器。 PW5100 所需的外部元件非常少，只需要一個電感和輸入、輸出電容就可以提供 3.0V~5.0V 的穩定的低噪聲輸出電壓。 芯片內部包括輸出電壓反饋和修正網絡、紋波補償電路、啟動電路、振蕩電路、參考電壓電路、PFM 控制電路、過流保護電路、同步管控制以及功率管等。
