光耦驅動芯片HCPL-316J是Agilent公司［編者注：2014年8月更名為keysight（是德）公司］生產的柵極驅動電路產品之一，可用于驅動150A/1200V的IGBT，開關速度為0.5？s，有過流檢測和欠電壓封鎖輸出。當過電流發生時，能輸出故障信號（供保護用），并使IGBT軟關斷。近年來，HCPL-316J的應用研究得到了重視，從目前公開發表的文獻來看，研究主要側重于輸出電路部分，重點是過流軟關斷的原理、工作過程和實用電路設計，對故障信號反饋端和控制信號輸入端的應用研究不多。均提到將故障信號反饋給主控芯片，但沒有深入的研究如何充分利用該信號端提高驅動電路的整體性能。

光耦HCPL-316J的過流保護具有自鎖功能，并可設定保護盲區，能有效防止IGBT在工作中瞬時過流而使保護誤動作。當過流是由故障引起的，驅動電路將故障信號反饋給主控DSP，主控芯片接收到故障信號后，封鎖系統中所有驅動芯片的控制信號，實現故障保護。但在實際應用過程中，某些系統的主控程序復雜，運行時間長，造成故障信號發出后，系統不能及時封鎖所有IGBT的驅動電路，部分IGBT模塊仍然強行工作，引發嚴重的后果。

本文針對上述問題設計了一種IGBT驅動電路，不僅具備可靠的過流軟關斷功能，而且故障保護響應及時，不受主控程序運行時間延滯的影響。

1應用電路設計

1.1設計思路

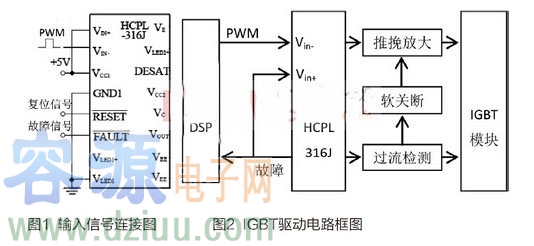

HCPL-316J有Vin+、Vin-兩個控制信號輸入端。常見的應用思路是將PWM信號從其中一個輸入端引入，另一個輸入端的電平始終保持不變，如圖1所示。這樣，只要主控芯片有PWM信號輸出，HCPL-316J就能驅動IGBT工作。這種應用方式實際上是在兩個輸入端中選擇一個使用，另一個端子的功能沒有得到充分的利用。

本文設計的IGBT驅動電路，PWM信號從Vin-輸入，Vin+輸入端與HCPL-316J的故障報警反饋端相連，如圖2所示。HCPL-316J的故障報警是低電平有效，正常工作時，故障報警輸出端是高電平，Vin+端也是高電平，PWM信號能從Vin-輸入到HCPL-316J內部。當HCPL-316J檢測到故障時，故障報警反饋端輸出低電平，Vin+端電平被拉抵，PWM信號不能從Vin-輸入到HCPL-316J內部。

1.2應用電路實現

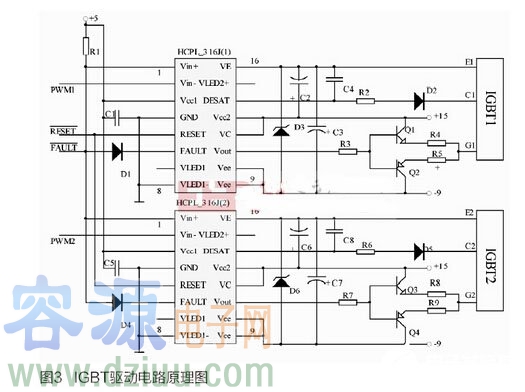

圖3為IGBT驅動電路原理圖，圖中兩個光耦芯片各自驅動一個IGBT模塊，當有更多個光耦芯片時，參照此圖進行連接。以其中的HCPL-316J（1）芯片為例，其輸出電路主要分為以下三個部分：R3、R4、R5、Q1、Q2組成的柵極推挽驅動電路;R2、D2組成的過流檢測電路;D3、C2、C3、C4組成的保護電路。輸出電路主要用于實現對IGBT的推挽驅動和過流檢測，相關原理和應用在文獻［2-7］中已有詳細介紹，這里不再贅述。

原理圖中的PWM控制信號由主控芯片DSP生成，從光耦的Vin-端輸入，同時，所有光耦使用同一個復位信號RESET。每個光耦的故障信號輸出反饋端接一個鉗位二極管（如圖3中的D1、D4），鉗位二極管陰極接光耦輸出端，所有鉗位二極管的陽極連接成一點，作為驅動模塊總故障信號FAULT。FAULT信號線又連接到所有光耦的Vin+端，同時經限流電路R1接+5V電源。系統正常工作時，光耦的Vin+端和FAULT信號線均呈現高電平，鉗位二極管處于截止?fàn)顟B(tài)，PWM控制信號從Vin-端輸入到光耦內部，光耦在DSP的控制下驅動IGBT工作。

當某一個光耦芯片檢測到故障時，其故障輸出反饋端呈現低電平，端子上的鉗位二極管導通，總故障信號FAULT變低，向主控芯片發出故障報警信號，同時所有光耦芯片的Vin+端被鉗定在低電平，Vin-端子上的PWM信號無法輸入到光耦內部，在時間封鎖所有光耦的輸入，IGBT失去驅動信號而停止工作，實現了對IGBT模塊的故障快速保護功能。顯然，在主控芯片封鎖PWM控制信號之前，驅動電路已經阻止PWM信號的輸入，這樣就解決了主控程序運行時長對故障保護時效性的影響。

2實驗

實驗電路中主控DSP選用的是TMS320F2812，IGBT選用FS100R12KT3模塊，推挽電路中的NPN管選用MJD44H11G，PNP管選用MJD45H11G，其它元件參數配置如下：R1=R2=R6=10kΩ，R3=R4=R5=R7=R8=R9=10Ω，C1=C5=330pF，C2=C3=C6=C7=0.1μF，C4=C8=100pF。

為驗證過流保護的時效應，在HCPL-316J（1）芯片DESAT端突加一個電壓信號，模擬系統過流故障狀態，在4通道示波器DSOX2004A上觀察到的實驗波形如圖4所示。當VDESAT1》7V時，HCPL-316J（1）芯片進入過流軟關斷的工作過程，將自身驅動的IGBT（1）軟關斷，同時發出故障報警信號，VFAULT信號由高變低。一旦VFAULT變?yōu)榈碗娖�，HCPL-316J（2）芯片的輸出VGE2電壓信號立即下降為零，時間關斷IGBT（2），實現故障快速保護，而主控DSP在經過2μs后才封鎖控制信號PWM2。容－源－電－子－網－為你提供技術支持
