　　一、LM317 簡介
　　LM317是應用最為廣泛的電源集成電路之一，它不僅具有固定式三端穩壓電路的最簡單形式，又具備輸出電壓可調的特點。此外，還具有調壓范圍寬、穩壓性能好、噪聲低、紋波抑制比高等優點。其主要性能參數如下。
　　輸出電壓：1.25-37V DC；輸出電流：5mA-1.5A；芯片內部具有過熱、過流、短路保護電路；最大輸入-輸出電壓差：40V DC，最小輸入-輸出電壓差：3V DC；使用環境溫度：-10-+85℃ 。

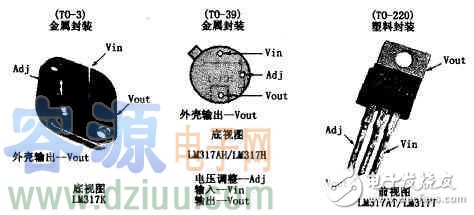

　　圖1給出了幾種常用（不同封裝形式）的LM317的外形及引腳排列圖。
　　由于輸出端（2腳）與調節輸入端（3腳）之間的電壓保持在1.25V，調整接在輸出端與地之間的分壓電阻R1和R2來改變ADJ端的電位，可以達到調節輸出電壓的目的，如圖2所示，原理如下：
　　R1兩端的1.25V恒定電壓產生的恒定電流流過R1和R2，在R2上產生的電壓加到ADJ端。此時，輸出電壓Vo取決于R1和R2的比值，當R2阻值增大時，輸出電壓升高，即：
　　Vo=1.25［（R1+R2）/R2］。
　　

　　二、1.25-37V可調電源
　　原理圖見圖3。改變R1和R2的比值可使輸出電壓在1.25-37V之間連續可變。
　　

　　V1和V2的作用是：當輸出短路時，C2上的電壓被V2泄放掉，從而達到反偏保護的目的。此外，當輸入短路時，C3等元件上儲存的電壓會通過V1泄放，用于防止內部調整管反偏。C2用以提高IC的紋波抑制能力。C3用以改善IC的瞬態響應。C1用于輸入整流濾波。在大電流輸出時，IC會因溫升過高而截止，必須加適當面積的散熱器。R2應選用線性的電位器。
　　三、1.25-120V維修、實驗電源

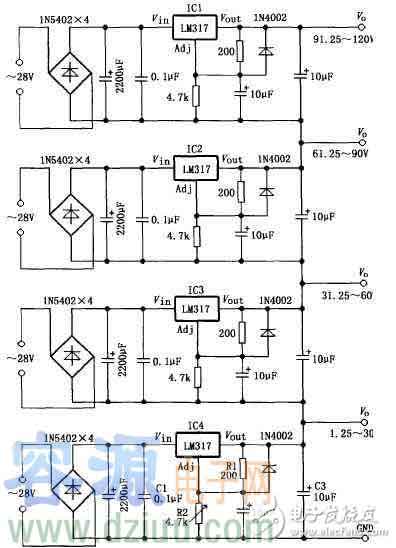

　　原理圖見圖4。電路由四塊LM317組成，四組輸出電勢只通過R2進行調節。調節R2，IC4的輸出電勢在1.25-30V之間連續可變，同時，與之串聯的IC1-IC3的輸出電勢也隨之改變，從而得到1.25-120V間的四組直流穩定電壓。
　

　　四、慢啟動15V電源
　　原理圖見圖5。輸出電壓Vout通過R1、V1對C2充電。
　　

　　開始時V1飽和導通，Vout最低（約1.5V）。隨著C2上的電壓升高，V1逐漸退出飽和并趨于截止，Vout逐漸升高至額定電壓。改變R1、C2的常數可改變軟啟動的時間。D1用于關機后使C2上的電荷快速泄放。改變R2的值，可調整輸出電壓Vout的值，圖示參數輸出電壓為15V。圖中V1可用9012替換。
　　五、TTL電平控制的5V電源
　　原理圖見圖6。當外來的TTL控制信號使V1截止時，輸出電壓為5V。同樣，改變R2使的值可獲得不同的電壓輸出。V1可用9013等NPN管替換。
　　
