（3）假負載法

背光燈供電板具有完善的保護電路，當背光燈異常時保護電路會動作，產生背光燈供電板啟動后又停止工作的故障。判斷故障是背光燈異常所致，還是背光燈供電板異常所致，應采用假負載來確定故障原因。

CCFI，背光燈供電板的假負載：CCFL背光燈供電板（逆變板）的假負載最好選用CCFL背光燈管，當然也可以使用專用維修工裝，比如，長虹快益點電器的KYD-PWV2.0液晶彩電CCFL背光燈供電板的專用假負載工裝，它可滿足1～8個高壓輸出接口的CCFL背光燈供電板維修。

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。

液晶電視接假負載后，若逆變板可以正常工作，則說明該背光燈供電板正常，故障是背光燈異常所致；若故障依舊，說明背光燈供電板異常。

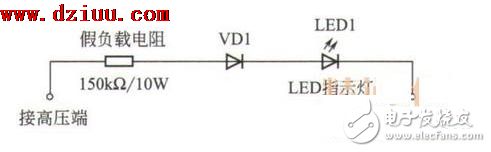

【提示】若沒有此類假負載工裝，也可以自制多個帶指示燈的逆變器假負載，如下圖

。圖中二極管VD1用作整流，可選用RU2或RG2、LED1是發光二極管，用作指示燈。因LED1也具有整流功能，

制作時也可不安裝VD1。

液晶電視常見故障維修分析及處理方法

LED背光供電板的假負載：LED背光燈供電板的假負載比較簡單，可以選用一只25W/220V的白熾燈。將它接在背光燈供電板輸出端子的引腳上，若白熾燈發光且其兩端電壓正常，則說明背光燈供電板正常，故障是背光燈異常所致。若故障依舊，說明背光燈供電板異常。

3．替換法

查看背光燈供電板沒有元器件脫焊、損壞時，可以用正常的同型號背光燈供電板代換檢查，若代換后，液晶彩電恢復正常，則說明被代換的背光燈供電板損壞；若故障依舊，則說明故障在其他部位。

液晶電視維修思路：

1.顯示器整機無電

（1）電源故障：這是一個應該說是非常簡單的故障，的液晶顯示器分機內電源和機外電源兩種，機外的。不論那種電源，它的結構比crt顯示器的電源簡單多了，易損的是小元件，象保險管、整流橋.300V濾波電容、電源開關管、電源管理IC，整流輸出二極管，濾波電容等。電源板常用ic：6841203d06，這些常用的pmw芯片在我這樣的專業液晶配件店里都能買到。

（2）驅動板故障：驅動板燒保險是穩壓芯片出現故障，有部分機器是把開關電源內置，輸出兩組電源，其中一組是5V，供信號用，一組是12V提供高壓板點背光用，開關電源部分電路出現了故障會有導致兩組電源均沒輸出。先查12V電壓正常否，跟著查5V電壓正常否，A/D驅動板的MCU芯片的工作電壓是5V，查找開不了機的故障時，先用萬用表測量5V電壓，沒有5V電壓5V電壓變得很低，那么一種是電源電路輸入級出現了問題，也說12V轉換到5V的電源部分出了問題，這種故障很，檢查5端穩壓塊（型號8050SD-LM2596-AIC15-01等）。

一種5V的負載加重了，把5V電壓拉得很低，換一種說法說，后級的信號電路出了問題，有部分電路損壞，引起負載加重，把5V電壓拉得很低，逐一排查后級出現問題的元件，替換掉出現故障的元件后，5V能恢復正常，故障就此，也經常遇到5V電壓恢復正常后還不能正常開機的，這種也有多種原因，一是MCU的程序被沖掉會導致不開機，還有MCU本身損壞，比如說MCU的I/O口損壞，使MCU掃描不了按鍵，遇到這種由MCU引起的故障，找硬件的問題是沒有用的，就算你換了MCU也不了問題，MCU是編程和寫碼的，在沒辦法找到原廠的AD驅動板替換的下，我們只能用通用A/D驅動板代換如：151D或161B等。

2.顯示屏亮一下就不亮了，但是電源指示燈綠燈常亮。

這種問題是高壓異常造成的，是保護電路動作了，在這種下，液晶屏上是有顯示的，看的方法是“斜視”。

3.顯示屏黑屏，無背光。電源燈綠燈常亮。

斜視液晶屏有顯示圖像，多屬于高壓板供電電路問題。重點檢查12V供電（保險絲F）和3V或5V的開關電壓是否正常。若是MCU問題造成沒有輸出開關控制電壓，可以直接提取3端穩壓塊的（AIC1084）3.3V代替。修理高壓板的思路（電源保險絲----開關控制管----電源管理IC----推挽發大管----電源開關管----DA轉換電路（儲能電感，整流管）---LC升壓電路（升壓變壓器，升壓電容）------耦合電容----燈管。

4.屏幕亮線，亮帶是暗線

這種問題，是液晶屏的故障。亮線故障是連接液晶屏本體的排線出了問題某行和列的驅動IC損壞。暗線是屏的本體有漏電，TAB柔性板連線開路。兩種問題基本上給機器判了死刑了，沒有維修價值的，一塊屏的價格太高了。

5.花屏是白屏

這種問題是屏的驅動電壓出了問題，先換驅動板和驅屏線試驗，若不行檢查屏背板供電電路，維修思路：驅動板5V轉3.3V的穩壓塊（AIC1084）是否有供電輸出。---屏體驅動板保險絲（F）-3.3V-----DC-DC轉換電路----負壓形成IC（-7V）----行，列驅動IC.AAT1101AM150XN05屏電源管理芯片，損壞后表現為白屏‘開機圖像暗淡等AAT1164M170EG01新款屏通病，主要用在明基FP71G+液晶顯示器上面。用一段時間會白屏、關機在開用一段時間又出現白屏。本芯片為液晶屏高壓產生及管理芯片、明基液晶顯示器常壞、故障為：白屏。容－源－電－子－網－為你提供技術支持
