智能鋰電池充電管理方案
1 引言
鋰離子電池是上世紀九十年代發展起來的一種新型二次電池。
鋰離子電池具有能量密度高和循環壽命長等一系列的優點，
很快在便攜式電子設備中獲得廣泛應用，也獲得了鋰電池生產商的青睞。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
鋰離子電池主要由正極活性材料，易燃有機電解液和碳負極等構成。，鋰離子電池的安全性主要是由這些組件間的化學反應引起。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
在使用中，根據鋰電池的結構特性，最高充電終止電壓應低于4.2 V，絕對不能過充，否則會因正極鋰離子拿走太多，產生危險。其充放電要求較高，
應采用專門的恒流、恒壓充電器進行充電。通常恒流充電至設定值后轉入恒壓充電，當恒壓充電至0.1 A 以下時，應停止充電。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
鋰電池的放電內部結構所致，放電時鋰離子不能
移向正極，
保留一部分鋰離子在負極，以保證下次充電時鋰離子
暢通地嵌入通道。否則，電池壽命會縮短，在放電時
嚴格控制放電終止電壓。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
，設計一套高精度鋰離子充電管理系統對于鋰離子電池應用是至關重要的。本文介紹的智能化鋰電池充電系統是專門為鋰電池設計的高端技術
方案。該系統適用于鋰離子/鎳氫/鉛酸蓄電池單體及整組進行實時監控、電池均衡、充放電電壓、溫度監測等，采用了電壓均衡控制、超溫保護等智能化技術，是功能強大、技術指標完善的動力電池充電管理系統。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
2 系統構成與設計
充電系統主要由n 個（可擴充）充電模塊和上位PC 機監控軟件組成。支持充電過程編程，可按恒流充電、恒壓充電等多種工況進行相應組合設置工作步驟，除了具有硬件過壓過流保護，還允許用戶定義每個通道的過電壓、過電流等參數值，具備數據采集、存儲、通訊及分析功能，具有掉電保護功能，不丟失數據。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

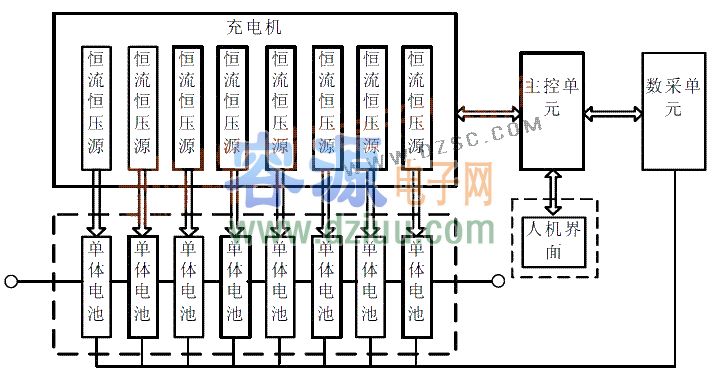

還配置鋰電池管理系統，它主要由充電機、主控單元、數采單元和人機界面組成，硬件組成框圖如圖1
。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
