50W晶體管功放電路圖
此功法電路可謂一裝即成，特別適合初學者制作。這款功放一聲道只需17個零件，卻收到了意想不到的效果，還音效果真實，頻響平直，解析力高，且功率可以達到50W。

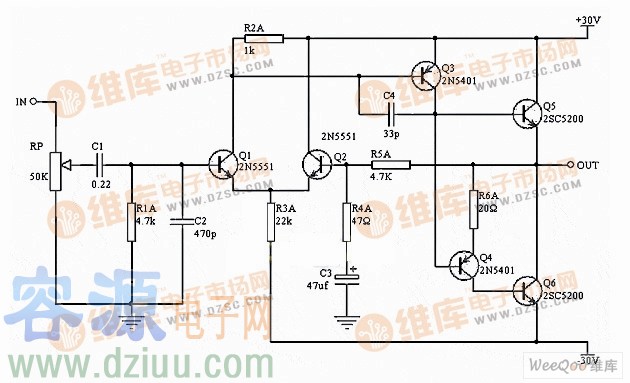

具體電路如圖(只畫出一聲道)，全機用1/2W電阻，C2和C4用瓷盤電容即可，Q5、Q6采用大功率管2SC5200，變壓器容量大于200W，次級輸出電壓 AC22V*2 4A。
50W晶體管功放電路
調試方法：本機一般來說無需調整，裝機后測中點電壓在+-50mV內可以認為正常，否則可調整R2的阻值，如偏離電壓高則加大R2，反之則減小。
:容－源－電－子－網－為你提供技術支持
