CS8611 30W+2X15W單芯片2.1聲道D類功放IC
時間:2020-04-26 16:34:23來源:http://www.szczkjgs.com/ 作者:深圳市永阜康科技有限公司 點擊:次
深圳市永阜康科技有限公司現在推出CS8611的2X15W+30W單芯片2.1聲道D類音頻功放IC，能極大降低加工環節的成本，先進的EMI處理技術能極大改善對FM收音的干擾；極高的性價比加速D類功放在2.1音箱這一傳統產品形態的應用普及。
PO at 10% THD+N, VDD = 12.0V
RL =2x8 Ω+4 Ω
2X9.5W+18W
效率高達90%，無需散熱片
擴頻技術
集成16K輸入電阻,集成640K反饋電阻
電源電壓范圍5V~18.5V
免濾波功能
16.0V以下電壓可以驅動4Ω低音喇叭和2個8Ω低音喇叭
輸出管腳方便布線布局
良好短路保護和具備自動恢復功能的溫度保護
良好的失真和防噗聲功能
內置20倍增益
差分輸入
應用
藍牙音箱
家庭音響系統

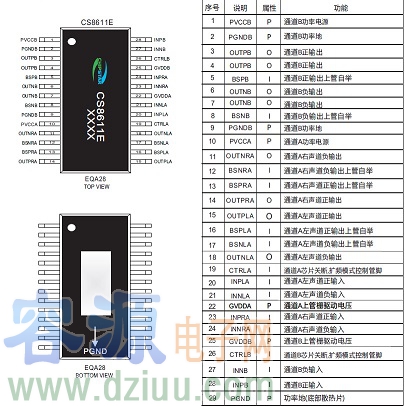

引腳排列以及定義

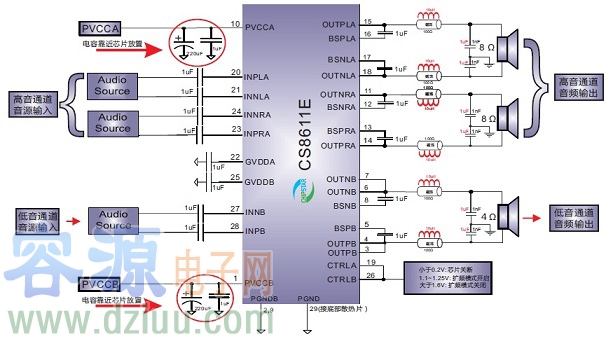

典型應用圖

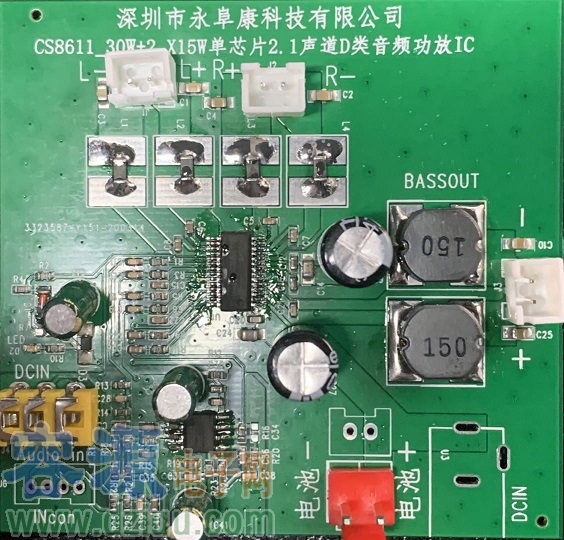

DEMO實物圖
