10-20W中功率D類音頻功放IC應用設計時怎樣降低底噪聲？

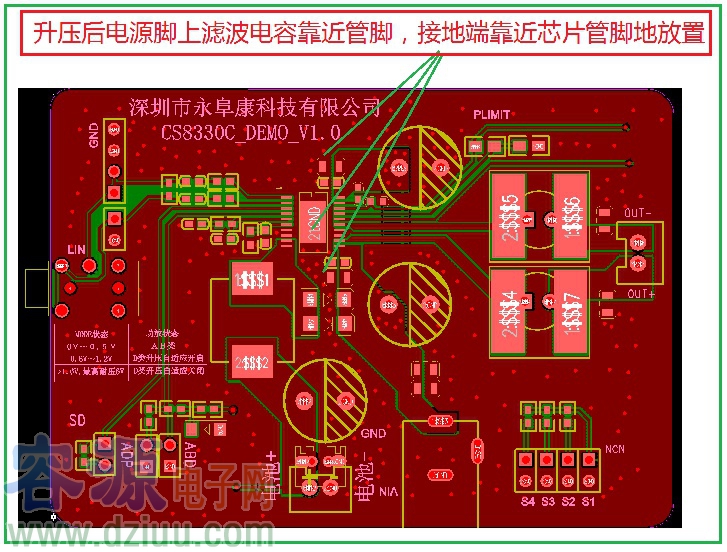

(5). 濾波電容靠近管腳，靠近芯片地管腳放置，最大化電容濾波作用。
幾乎所有器件都需要一個以上的濾波電容，以提供電源不能提供的瞬態電流。這些電容需盡可能靠近電源引腳放置，以減少電容和器件引腳之間的寄生電感，電感會降低濾波電容的作用。另外，電容必需具有較低的接地阻抗，從而降低電容的高頻阻抗。電容的接地引腳盡量通過芯片同一走線層最短與芯片地管腳連接，確實經過通孔才能與反面地線連接的必須在電容接地焊盤附近放置過孔。

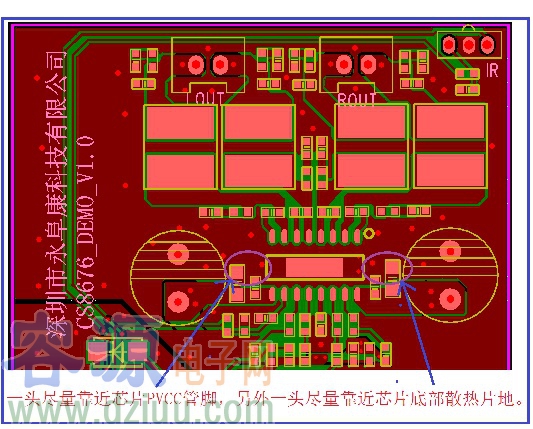

(6). CS8676電源濾波電容擺放示意圖。
(7). 采用差分輸入可以明顯提高信噪比。
差分輸入具有較高的噪聲抑制，使得差分接收器能夠抑制正、負信號線上的共模噪聲。為充分利用差分放大器的優勢，布線時保持相同的差分信號線對的長度非常重要，使其具有相同的阻抗，二者盡可能相互靠近使其耦合噪聲相同。放大器的差分輸入對抑制來自系統數字電路的噪聲非常有效。
容－源－電－子－網－為你提供技術支持非常感謝用戶yongfukang 的投稿！
