電感線圈繞法的4大注意事項

時間:2019-01-03 11:19:40來源:網絡 作者:admin 點擊:
線圈在實際使用過程中,有相當數量品種的電感線圈是非標準件,都是根據需要有針對性進行繞制。自行繞制時,要注意以下幾點:
(1)根據電路需求,選定繞制方法
在繞制空心電感線圈時,要

線圈在實際使用過程中,有相當數量品種的電感線圈是非標準件,都是根據需要有針對性進行繞制。自行繞制時,要注意以下幾點:
(1)根據電路需求,選定繞制方法
在繞制空心電感線圈時,要根據電路的請求,電感量的巨細以及線圈骨架直徑的巨細,斷定繞制方法。間繞式線圈適合在高頻和超高頻電路中運用,在圈數少于3圈到5圈時,可不必骨架,就能具有較好的特性,Q值較高,可達150-400,穩定性也很高。單層密繞式線圈適用于短波、中波回路中,其Q值可達到150-250,并具有較高的穩定性。
(2)確保線圈載流量和機械強度,選用恰當的導線
線圈不宜用過細的導線繞制,避免添加線圈電阻,使Q值降低。導線過細,其載流量和機械強度都較小,簡單燒斷或碰斷線。所以,在確保線圈的載流量和機械強度的前提下,要選用恰當的導線繞制。
(3)繞制線圈抽頭應有顯著象征
帶有抽頭的線圈應有顯著的象征,這樣對于裝置與修理都很方便。

(4)不一樣頻率特色的線圈,選用不一樣的磁芯材料
工作頻率不一樣的線圈,有不一樣的特色。在音頻段作業的電感線圈,通常選用硅鋼片或坡莫合金為磁芯材料。低頻用鐵氧體作為磁芯資料,其電感量較大,可高達幾亨到幾十亨。在幾十萬赫到幾兆赫之間,如中波廣播段的線圈,通常選用鐵氧體芯,并用多股絕緣線繞制。頻率高于幾兆赫時,線圈選用高頻鐵氧體作為磁芯,也常用空心線圈。此狀況不宜用多股絕緣線,而宜選用單股粗鍍銀線繞制。在100MHz以上時,通常已不能用鐵氧體芯,只能用空心線圈;如要作微調,可用鋼芯。使用于高頻電路的阻流圈,除了電感量和額定電流應滿意電路的請求外,還必須留意其分布電容不宜過大。

容-源-電-子-網-為你提供技術支持

本文地址:http://www.jssjbk.com/Components/15457948222842.shtml


本文標簽:


.
頂一下
0%
返回首頁
0
0%

------分隔線----------------------------

    猜你感興趣:

  • 共模電感與差模電感有什么區別,幾個方面介紹主要不同

    在濾波器、開關電源等產品中,我們為了抗電磁干擾,經常會采用兩種元器件,那就是共模電感和差模電感,那兩者有哪些不同呢?
    關鍵詞:   所屬欄目:元器件知識

  • 如何測量電感電流之最佳方法

    如何測量電感電流之最佳方法
    開關電源通常使用電感來臨時儲能。在評估這些電源時,測量電感電流通常有助于了解完整的電壓轉換電路。但測量電感電流的最佳方法是什么?圖1以
    關鍵詞:   所屬欄目:電子基礎

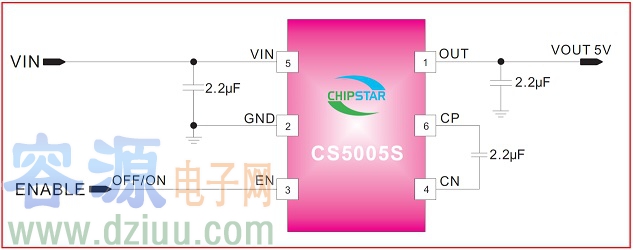

  • CS5005 無電感電荷泵DC/DC小電流300mA升壓IC

    CS5005S輸出電流高達300mA,效率80%以上。內部采用低噪聲半導體工藝加上恒定頻率工作模式實現超高信噪比。針對FM收音、無線麥V段頻率,芯片內部特殊的處理,使得這兩個應用場景最大程度實現良好的接收效果。CS5005S內置軟起動電路可在啟動期間防止出現過大的浪涌電流。具備可靠的短路保護以及過熱保護功能。采用精簡的SOT23-6封裝,外圍只需三個2.2uF瓷片小電容。廣泛應用于3.7V單節鋰電池供電
    關鍵詞:   所屬欄目:電源電路

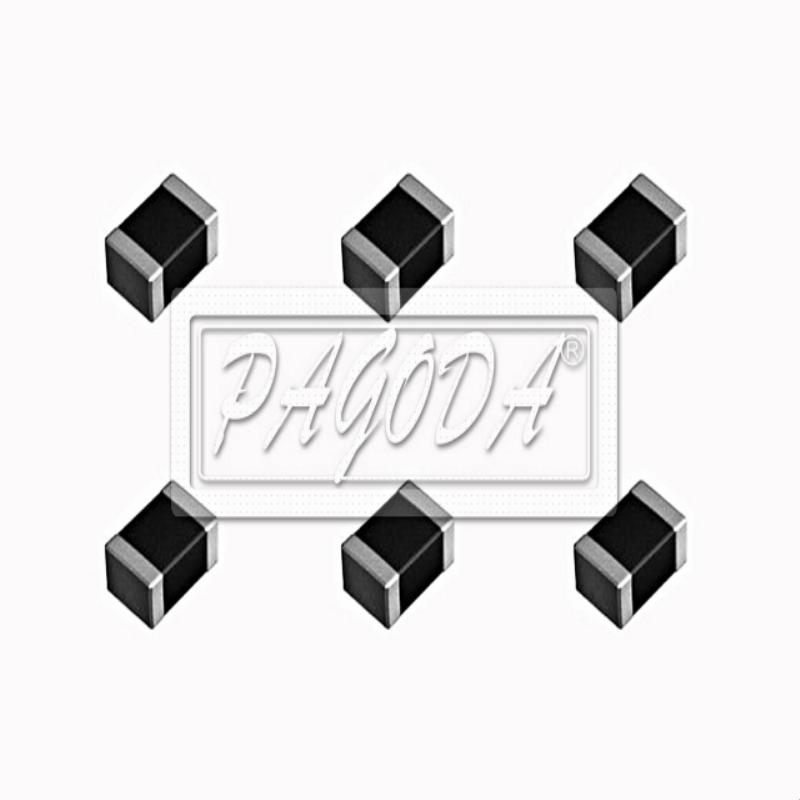

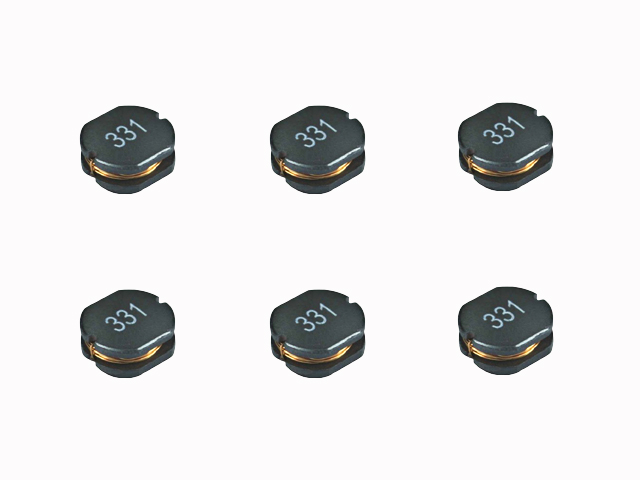

  • 什么是貼片電感,貼片電感基礎了解

    貼片電感是導線內通過交流電流時,在導線的內部及其周圍產生交變磁通,導線的磁通量與生產此磁通的電流之比,貼片電感的感值越高,電流越小,他的作用是通直流,阻交流。
    關鍵詞:   所屬欄目:電子器材

  • 10種常用的電感

    1:工字型電感

    是一種繞線式貼片電感,能降低RDC。主要用于較小型電源切換。缺點:開磁路,有EMI的問題, 噪音比繞線式貼片電感要大。
    關鍵詞:   所屬欄目:元器件知識

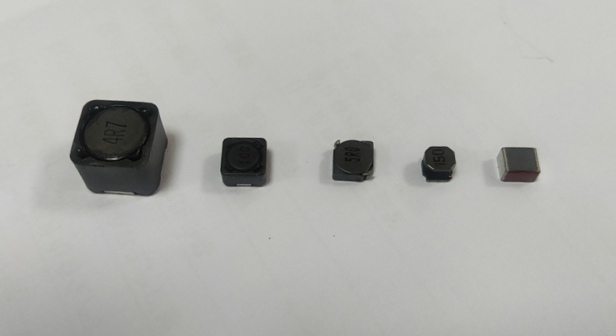

  • 貼片電感的類型

    貼片電感其主要有四種類型。前者是傳統繞線電感器小型化的產物,后者則是采用多層印刷技術和疊層生產工藝制作,體積比繞線型片式電感器還要小,是電感元件領域重點開發的產品。
    關鍵詞:   所屬欄目:元器件知識

  • 貼片電阻與貼片電感的區別

        貼片電阻與貼片電感不管是在形狀外表上還是在功能特點上都有一定的區別,那么一下就由小編來給大家淺談一下吧。
    關鍵詞:   所屬欄目:電子基礎

  • 貼片電感的發展趨勢

    近年來貼片電感行業發展迅速,貼片電感主要運用于手機、液晶電視、筆記本電腦、通信設備內。
    關鍵詞:   所屬欄目:元器件知識

  • 貼片疊層電感對應的體積

    貼片疊層電感對應的體積及能做到的最大感值
    關鍵詞:   所屬欄目:元器件知識

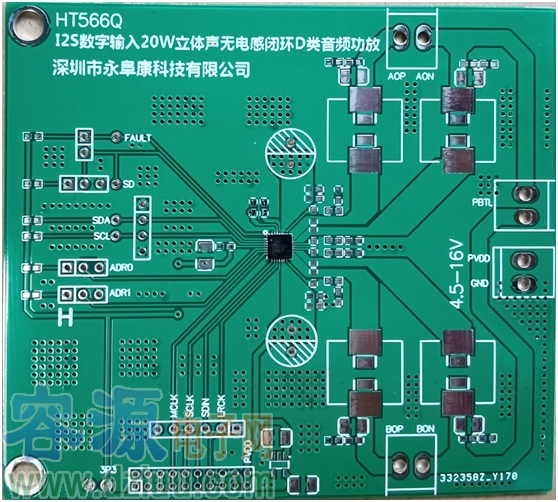

  • HT566 2x20W立體聲I2S數字輸入無電感閉環D類音頻功放I

    深圳市永阜康科技有限公司現在推廣一顆I2S數字輸入20W立體聲無電感閉環D類音頻功放芯片HT566,適合應用于藍牙音箱、WiFi音箱、智能音箱、公交車語音播報系統等領域。
    關鍵詞:   所屬欄目:音頻功放電路

  • 貼片電感焊接方法

     隨著現在的貼片電感全封閉結構磁屏蔽效果好,在我們的生活中使用更加的安全,那么我們在進行大功率貼片電感焊接的時候應該如何注意呢?   第一、預熱  在焊接中避免熱
    關鍵詞:   所屬欄目:電子基礎

  • 貼片電感怎么看數值

    貼片電感,在電路中,當電流流過電感的磁芯時,電感的旁邊會產生電磁場,電流的大小就是電感電磁場的大小。通常電感的單位是L表示的,繞線電感是衡量線圈產生電磁感應能力的
    關鍵詞:   所屬欄目:電子基礎

  • HT360 免電感濾波2*20W D類立體聲音頻功放

    HT360是一款高效D類音頻功率放大器。在14.5V供電的立體聲(BTL)模式下,能夠持續提供2*20W/4Ω功率輸出;在單聲道(PBTL)模式下,能夠持續提供30W/4Ω功率輸出。
    關鍵詞:   所屬欄目:音頻功放電路

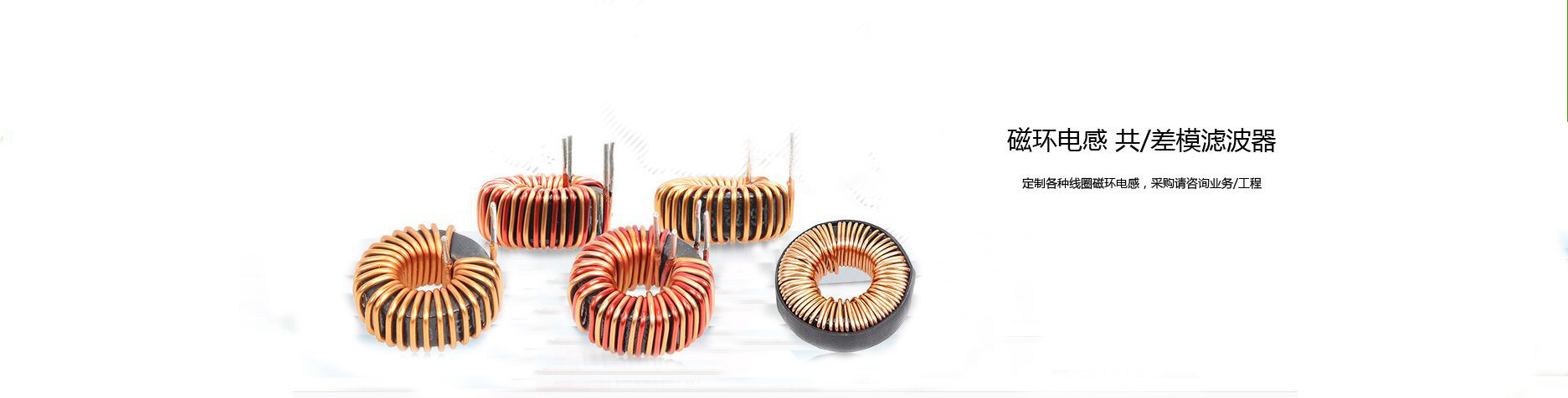

  • 工字型電感,磁環電感,棒型電感
