在運放開環使用時，加載在兩個輸入端之間的直流電壓使得放大器直流輸出電壓為 0。

　　優劣范圍： 1µV 以下，屬于極優秀的。 100µV 以下的屬于較好的。最大的有幾十mV。

　　對策：

　　1 選擇 VOS遠小于被測直流量的放大器，

　　2 過運放的調零措施消除這個影響

　　3 如果你僅關心被測信號中的交變成分，你可以在輸入端和輸出端增加交流耦合電路，將其消除。

運算放大器15個常見指標介紹

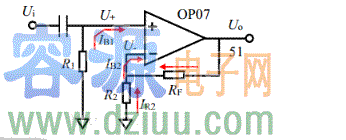

　　如果 IB1=IB2，那么選擇 R1=R2//RF，可以使電流形成的失調電壓會消失。但實際中IB1=IB2很難滿足

　　失調電壓漂移（Offset Voltage Drift）

　　定義：當溫度變化（µV/°C）、時間持續（µV/MO）、供電電壓（µV/V）等自變量變化時，輸入失調電壓會發生變化。

　　后果：很嚴重。因為它不能被調零端調零，即便調零完成，它還會帶來新的失調。

　　對策：第一，就是選擇高穩定性，也就是上述漂移系數較小的運放。第二，有些運放

　　具有自歸零技術，它能不斷地測量失調并在處理信號過程中把當前失調電壓減掉。

　　輸入偏置電流（Input bias current， IB）

　　定義：當輸出維持在規定的電平時，兩個輸入端流進電流的平均值。Ib=（Ib1+Ib2）/2

　　優劣范圍：60fA~100µA。

　　后果：第一，當用放大器接成跨阻放大測量外部微小電流時，過大的輸入偏置電流會

　　分掉被測電流，使測量失準。第二，當放大器輸入端通過一個電阻接地時，這個電流將在電阻上產生不期望的輸入電壓。

　　對策：為避免輸入偏置電流對放大電路的影響，最主要的措施是選擇 IB較小的放大

　　器。

　　輸入失調電流（Input offset current， IOS）

　　定義：當輸出維持在規定的電平時，兩個輸入端流進電流的差值。

　　優劣范圍： 20fA~100µA。

　　Ib=Ib1-Ib2

　　后果：失調電流的存在，說明兩個輸入端客觀存在的電流有差異，無法用外部電阻實現匹配抵消偏置電流的影響。

　　噪聲指標（Noise）

　　運放常見的噪聲根源有兩類，一類為 1/f 噪聲，其電能力密度曲線隨著頻率的上升而下降；一類為白噪聲，或者叫平坦噪聲，其電能力密度曲線是一條直線，與頻率無關。

　　如何根據datasheet估算運放的噪聲？？

　　如何計算電阻的噪聲？？

　　噪聲的有效值和峰峰值關系：噪聲峰峰值為噪聲有效值的 6.6 倍。

　　輸入電壓范圍（Input Voltage Range）

　　定義：保證運算放大器正常工作的最大輸入電壓范圍。也稱為共模輸入電壓范圍。

　　當運放最大輸入電壓范圍與電源范圍比較接近時，比如相差 0.1V 甚至相等、超過，都可以叫“輸入軌至軌”，表示為 Rail-to-rail input，或 RRI。

　　理解：運放的兩個輸入端，任何一個的輸入電壓超過此范圍，都將引起運放的失效。注意，超出此范圍并不代表運放會被燒毀，但絕對參數中出現的此值是堅決不能超過的。

　　輸出電壓范圍（VOH/VOL 或者 Swing from rail）

　　定義：在給定電源電壓和負載情況下，輸出能夠達到的最大電壓范圍。當運放的輸出范圍已經接近于電源電壓范圍時，就自稱“輸出軌至軌”，表示為 Rail-to-rail output，或 RRO。

　　理解：在沒有額外的儲能元件情況下，運放的輸出電壓不可能超過電源電壓范圍，隨著負載的加重，輸出最大值與電源電壓的差異會越大。

　　輸出電壓范圍，或者輸出至軌電壓有如下特點：

　　1）正至軌電壓與負至軌電壓的絕對值可能不一致，但一般情況下數量級相同；

　　2）至軌電壓與負載密切相關，負載越重（阻抗小）至軌電壓越大；

　　3）至軌電壓與信號頻率相關，頻率越高，至軌電壓越大，甚至會突然大幅度下降；

　　4）至軌電壓在 20mV 以內，屬于非常優秀。

　　5） RRIO（輸入輸出均軌至軌）

　　共模抑制比（Common-mode rejection ratio， CMRR）

　　定義：差模電壓增益與共模電壓增益的比值，用 dB 表示。CMRR = 20 log （Ad/Ac）

　　優劣范圍：一般運放都有 60dB 以上的 CMRR，高級的可達 140dB 以上。

　　運算放大器在單端輸入使用時，不存在這個概念。只有把運放接成類似于減法器形式，使得運放電路具備兩個可變的輸入端時，此指標才會發揮作用。容－源－電－子－網－為你提供技術支持
