昆侖通態觸摸屏無線采集4-20mA模擬量信號有效距離5KM

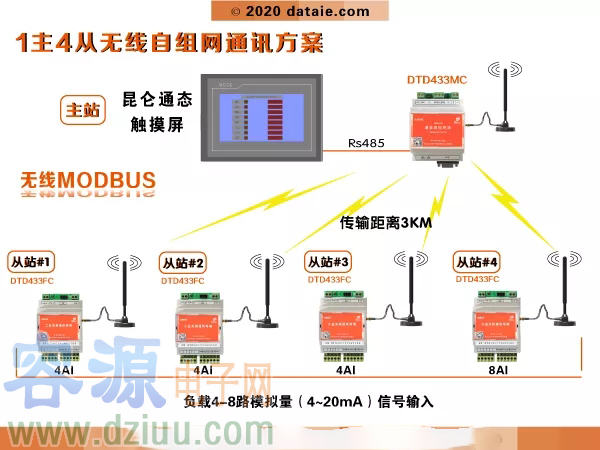

無線系統構成示意圖 ▼
通過西安達泰電子 DTD433FC和DTD433MC可以很方便的實現無線 MODBUS 主從網絡，無需更改網絡參數和設備程序，可以直接替換有線連接。
一、測試設備與參數
1. 硬件環境搭建昆侖通態觸摸屏TPC7062TD *1臺
- 模擬量信號發生器*20個（實際使用中為用戶模擬量輸出設備）
- 無線數據終端（主站設備）DTD433MC*1塊
- 無線模擬量信號測控終端（從站設備）DTD433FC-4 *3塊，DTD433FC-8 *1塊
- 通訊協議：Modbus RTU協議
- 主從關系：1主4從
- 主站通訊接口：Rs485接口（兩線制）
- 從站通訊接口：模擬量4-20mA信號輸入（AI）
- 供電：9-24VDC
- 傳輸距離：100米，500米，1KM，3KM，20KM

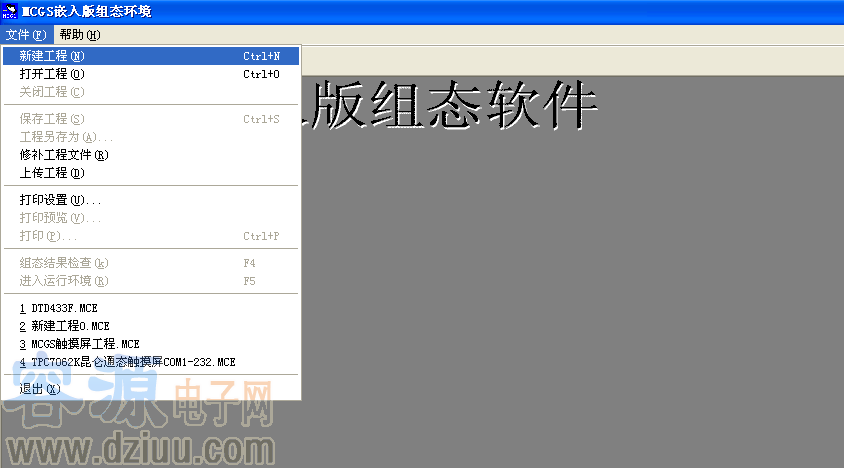

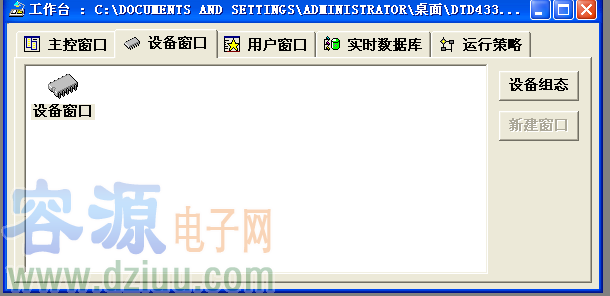

1. 新建工程
2. 添加設備驅動

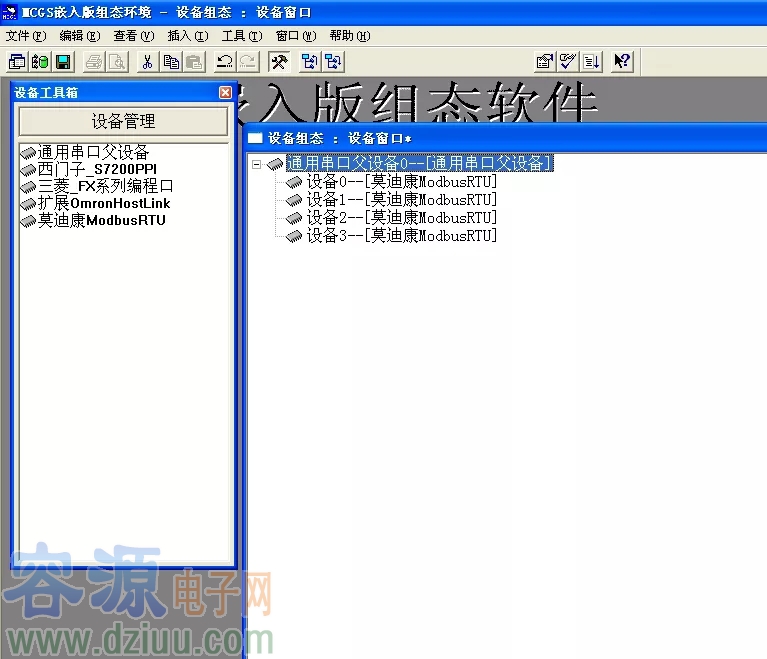

點擊“通用串口父設備”→點擊設備管理→添加“莫迪康 ModbusRTU”設備
添加結果如下所示 “這個是有4個從站”

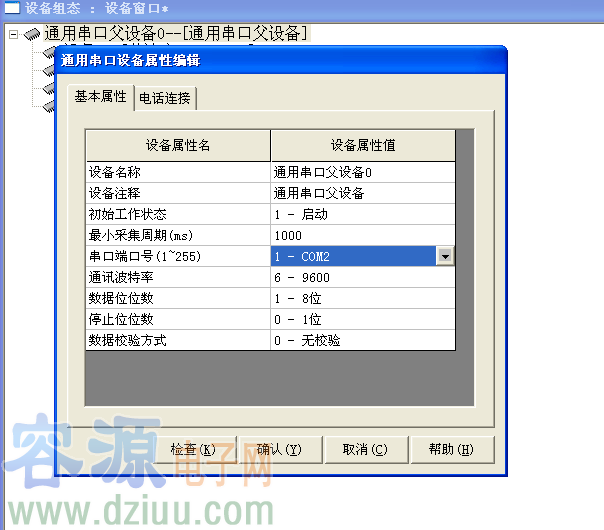

3. 修改設備參數
修改通用串口父設備參數→修改子設備參數 注意設備地址選擇
三、建立數據通道
點擊“增加設備通道”→點擊“快速連接變量”→點擊“通道處理設置”→容－源－電－子－網－為你提供技術支持
非常感謝用戶NBAKOBE24 的投稿！
本文地址：http://www.jssjbk.com/Components/15954895113912.shtml
本文標簽:
- 上一篇文章：介紹電位器的分類有哪些
- 下一篇文章：超聲波傳感器的原理和應用
-
藍牙無線定時開關說明書
關鍵詞： 所屬欄目：開關電源電路圖 -
簡單9V無線話筒調頻發射機原理圖
無線話筒調頻發射機原理圖：采用簡單的電路和及少的電子元器件，可以很方便制作無線話筒發射電路，本電路適合電子愛好者制作使用。
關鍵詞： 所屬欄目：音頻功放電路 -
超小型無線電SoC與創新的電池技術結合
超小型無線電SoC與創新的電池技術結合，使低成本的醫療電子產品也能連網。
物聯網（IoT）在很短的時間里顛覆了很多行業。但是，醫療和醫藥領域在采用物聯網的進程中受到了
關鍵詞： 所屬欄目：其他文章 -
推出SC6138A現貨音樂播放音效處理無線推送
SC6138A 是一顆高集成度，專注于無線音樂、音頻編解碼、音效處理的 SoC 芯片。它集成了 APU 單元，專門來 處理音頻相關的算法，同時還將音頻 DAC/ADC、音頻接口、USB/SD/以
關鍵詞： 所屬欄目：集成塊資料 -
高保真鎖相環調頻立體聲的無線發射機電路
發射機就是可以將信號按一定頻率發射出去的裝置。是一個比較籠統的概念。廣泛應用與電視，廣播，雷達等各種民用，軍用設備。主要可分為調頻發射機，調幅發射機，光發射機，哈里斯發射機等多種類型。 :
關鍵詞： 所屬欄目：音頻功放電路 -
無線電接收機擴增電路原理圖
接收器還是很強大的無線電發射接收方案，它可以創建非常強烈的信號接收天線足夠響亮的聲音。而來自其他發射信號的接收信號太弱。唯一可以做的，就是要么增加天線，其中，也有其局限性的長度，或將其插入接收器的
關鍵詞： 所屬欄目：音頻功放電路 -
高質量的立體聲無線麥克風音頻電路原理圖
如圖所示電路是立體聲調頻無線麥克風，我們測試它超過50米，它的音響，提供出乎意料的好音質。 :
關鍵詞： 所屬欄目：音頻功放電路 -
采用無線技術監測天氣狀況
氣象中心利用最新的無線技術監測異常多變的風況。圖1：互聯網連接路徑。氣象中心擴展到顯示節點37，它配備了風速計來測量風速。明尼蘇達州北部經歷了各種各樣的天氣。空氣溫
關鍵詞： 所屬欄目：其他文章 -
無線傳聲器電路
一個運算放大電路（741）放大來自MIC1的聲頻信號，R12控制該電路的增益。音頻信號是供給振蕩器電路Q1和相關的元件。D2是一個變容二極管。給D2的音頻會引起振蕩器信號的調頻。 :
關鍵詞： 所屬欄目：傳感器技術 -
典型超再生無線電接收電路圖
如圖所示為典型的超再生接收電路。接收機可使用超再生電路或超外差電路，超再生電路成本低，功耗小可達100uA左右，調整良好的超再生電路靈敏度和一級高放、一級振蕩、一級混頻以及兩
關鍵詞： 所屬欄目：電路圖 -

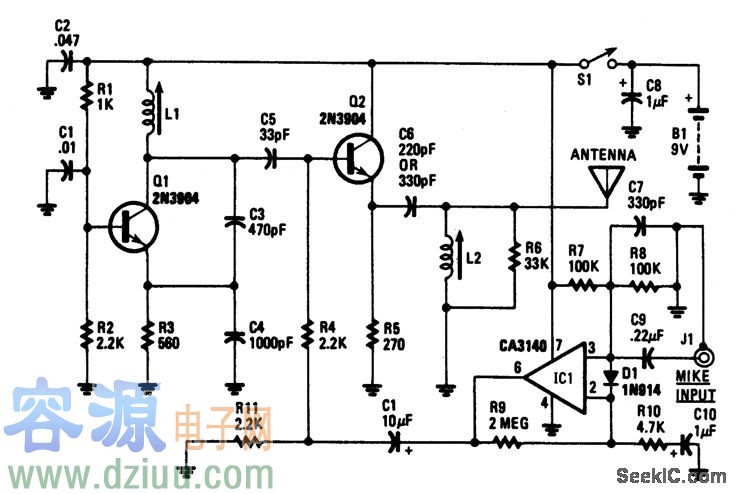

無線調幅麥克風電路
