昆侖通態觸摸屏無線采集4-20mA模擬量信號有效距離5KM

時間:2020-07-23 15:31:51來源:原創 作者:達泰電子 點擊:次
本方案是昆侖通態觸摸屏與4臺DTD433FC無線模擬量信號測試終端進行無線 Modbus 通信的實現方法。本方案中昆侖通態觸摸屏作為主站顯示各從站的模擬量信號，傳感器、DCS、PLC、

點擊“      ”設置對應數據
添加輸入查詢對應的數據。從寄存器3區寄存器地址1開始建立4個設備通道，對應DTD433F 的模擬量輸入查詢 1-4 通道。

四、建立工程畫面
1. 畫面控件使用介紹

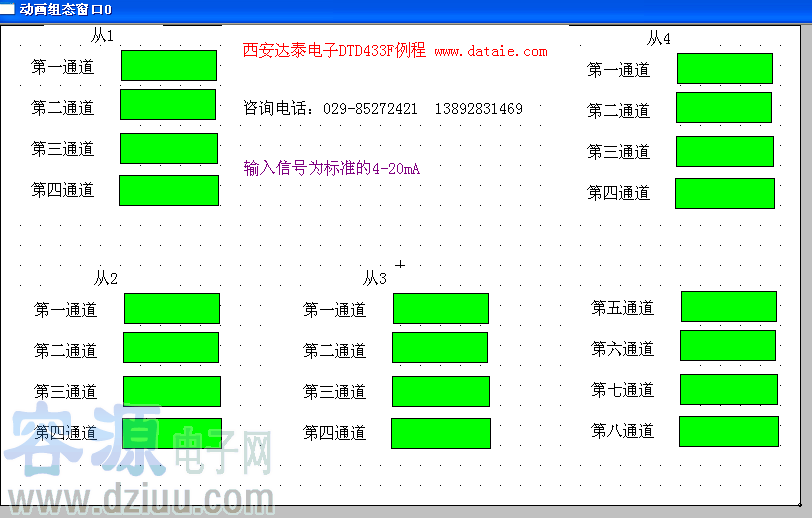

輸入查詢使用“矩形”. 4個從站，地址分別是1,2,3,4.其中第4個從站是8AI建立如下畫面。

2. 為輸入通道建立數據連接
依次建立 1-4 輸入查詢通道的畫面連接。

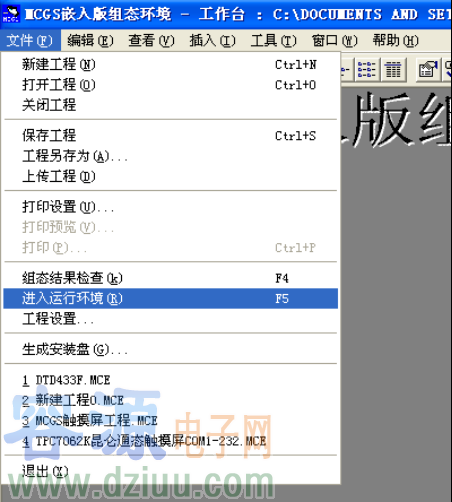

五、下載工程

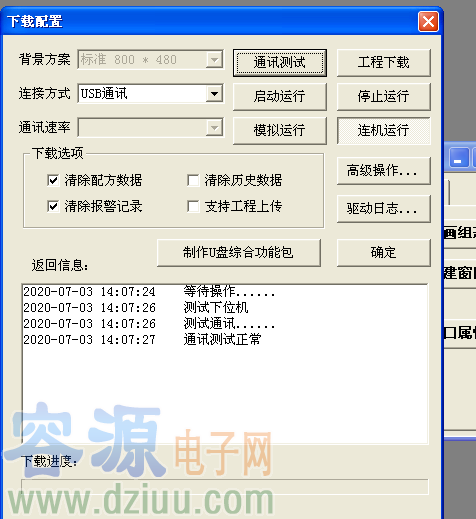

下載成功后觸摸屏界面如下

六、MCGS觸摸屏與DTD433MC主站接線
1. 主站接線示意圖

2. 主站接線說明

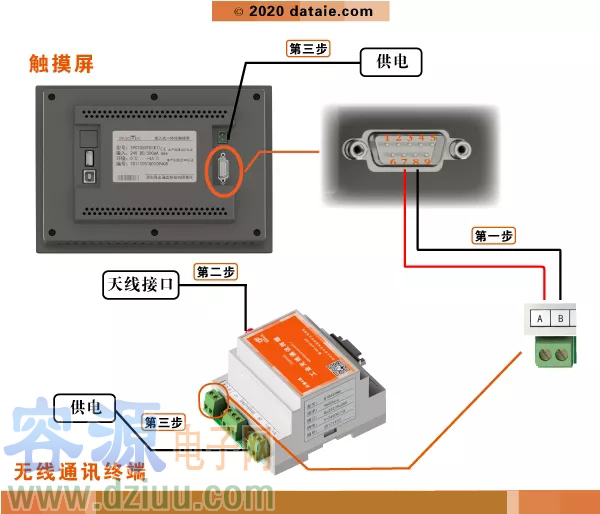

第一步：用一根紅色導線將觸摸屏Rs485端口的7腳與DTD433MC的A端口相連接；用另一根黑色導線將觸摸屏Rs485端口的8腳與DTD433MC的B端口相連接
第二步：給無線通訊終端接入天線
第三步：全部接線結束后，分別給觸摸屏與無線通訊終端供電
七、實現觸摸屏與模擬量的無線Modbus通訊
給DTD433FC接入模擬量信號發生器，觸發一個4-20mA信號，觸摸屏界面上對應的綠色條形框里就會顯示相應的數值。
八、達泰無線485自組網終端——DTD433M/DTD433F

DTD433無線MODBUS測控終端產品是針對工業級用戶，采用MODBUS RTU協議，并以無線串口通信方式代替有線RS485網絡的模塊化產品，可直接接入組態軟件，與PLC、DCS、工業儀表、傳感器等設備連接組成工業自動化測控系統。產品體積小巧，具有精美鋁合金或可導軌安裝的PVC塑料外殼，只要接入標準串口，24V直流電源即可工作。
多點集群自組網通訊必須有一個主機（主站），主機型號為DTD433M、DTD434M、DTD435M無線通訊終端，才能與從機進行自組網無線通訊。從機（從站）可以采集開關量、模擬量信號，型號為DTD433H、DTD433F。一臺主機可與256個從機配套使用。所有從機的地址都是唯一的，不會存在從機間互相干擾的情況。
