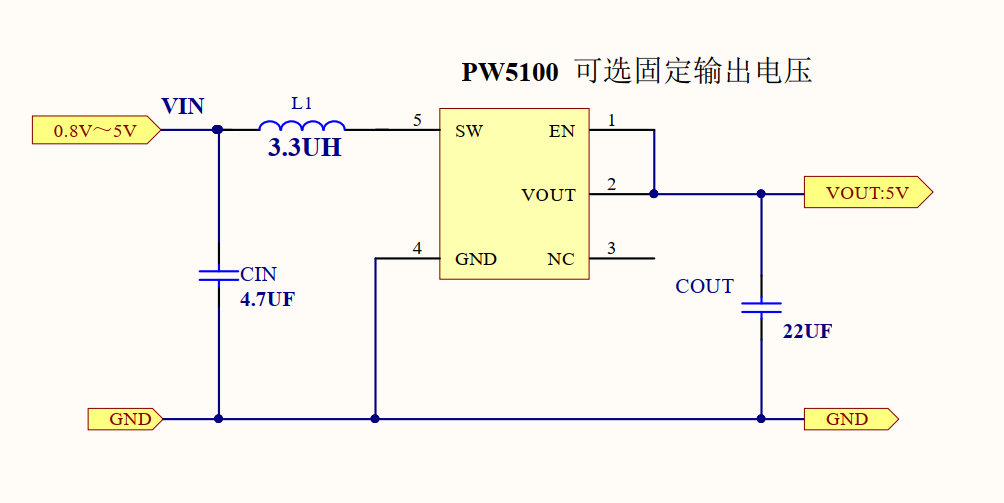

1.5V轉5V超簡潔的芯片電路圖
PW5100在1.5V轉5V輸出無負載時，輸入效率電流極低，典型值10
PW5100在1.5V轉5V輸出無負載時，輸入效率電流極低，典型值10uA。可以適用于干電池升壓5V的同時，要求功耗低，可以使產品的待機時間長的特點。
PW5100支持輸入電壓范圍0.7V-5V之間，輸入電壓范圍寬。同時低壓升降壓芯片可以看PW5410B和PW2224，如2.5V-4.2V，升降壓輸出3.3V等。
PW5100 是一款低靜態電流、高效率、 PFM 模式控制的同步升壓變換器。 PW5100 所需的外部元件非常少，只需要一個電感和輸入、輸出電容就可以提供 3.0V~5.0V 的穩定的低噪聲輸出電壓。 芯片內部包括輸出電壓反饋和修正網絡、紋波補償電路、啟動電路、振蕩電路、參考電壓電路、PFM 控制電路、過流保護電路、同步管控制以及功率管等。代理商：深圳市夸克微科技 鄭先生 ：13528458039 QQ 2867714804
容－源－電－子－網－為你提供技術支持
非常感謝用戶kuakewei 的投稿！
