1.5V轉3V電源芯片，1.5V轉3V穩壓芯片
1.5V轉3V芯片： 代理商：深圳市夸克微科技 鄭先生 ：13528458039 QQ 2867714804
最簡單的低壓升壓芯片：PW5100
適用于：要求低功耗，外圍簡單，效率高

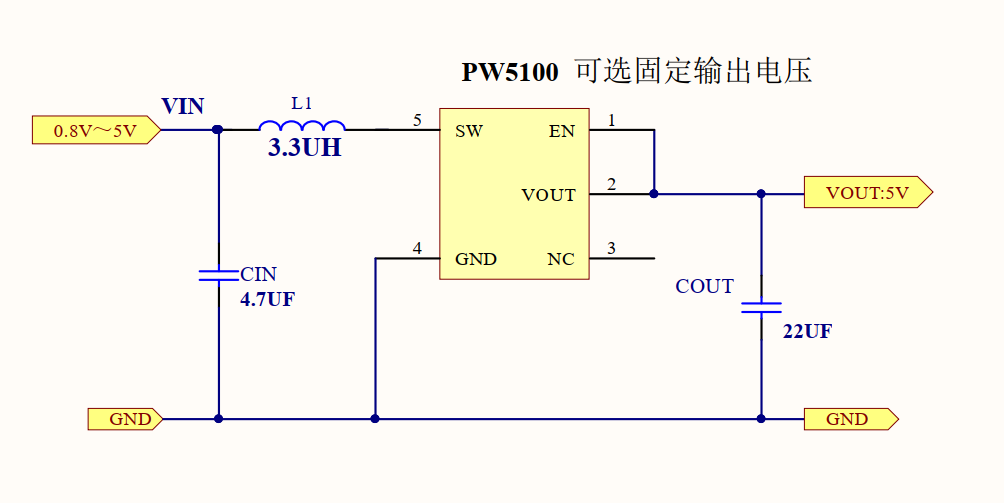

PW5100 是一款高效率、低功耗、低紋波、高工作頻率的 PFM 同步升壓 DC/DC 變換器。PW5100 僅需要三個外圍元件，就可將低輸入電壓升壓到所需的工作電壓。系統的工作頻率高達 1.2MHz， 支持小型的外部電感器和輸出電容器，
產品特點
- 最大效率可達： 95％
- 最高工作頻率： 1.2MHz
- 寬輸入電壓范圍： 0.7V～ 5.0V
- 輸入靜態電流： 10uA@VIN=2.0V
- 輸出電壓可選： 3.0V,3.3V,5V
- 低紋波,低噪聲
容－源－電－子－網－為你提供技術支持
非常感謝用戶kuakewei 的投稿！
本文地址：http://www.jssjbk.com/Components/16092209114161.shtml
本文標簽:
- 上一篇文章：1.5V轉5V超簡潔的芯片電路圖
- 下一篇文章：如何正確選用貼片電阻
-
干電池升壓IC 3.3V的電源芯片PW5100

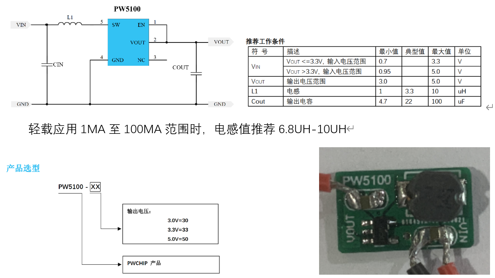

PW5100 的工作頻率高達 1.2MHz，其目的是為了能夠減小外部的電感尺寸和輸出電容容值，故 PW5100 只需要 1uH 以上的電感就可以保證正常工作，
但是輸出端如果需要輸出大電流負載（例如：輸出電流大于 200mA），為了提高工作效率，建議使用較大一點的電感。
同時輕載應用，輸出電流10M，50MA左右時，建議使用大的的電感如6.8UH。
