3A，4.5V-30V輸入，同步降壓調節器PW2330
PW2330開發了一種高效率的同步降壓DC-DC變換器3A輸出電流。PW2330在4.5V到30V的寬輸入電壓范圍內工作集成主開關和同步開關，具有非常低的RDS（ON）以最小化傳導損
PW2330開發了一種高效率的同步降壓DC-DC變換器3A輸出電流。PW2330在4.5V到30V的寬輸入電壓范圍內工作集成主開關和同步開關，具有非常低的RDS（ON）以最小化傳導損失。PW2330采用專有的瞬時PWM結構，實現快速瞬態響應適用于高降壓應用和輕負載下的高效率。此外，它在在連續傳導模式下的500kHz偽恒定頻率，以最小化電感器和電容器。
特征
- 內部整流MOS的低RDS（on）（頂部/底部）：90/60 mΩ
- 4.5-30V輸入電壓范圍
- 瞬時PWM架構實現快速
- 瞬態響應
- 外部軟啟動限制涌入電流
- 恒頻：500kHz
- 3A連續負載電流能力
- 輸出過電流限制
- 輸出短路保護當前折回
- 熱關機和自動恢復
- 符合RoHS標準且無鹵素
- 緊湊型包裝：SOP8-EP
應用
- 液晶顯示器
- 液晶電視
- 機頂盒
- 北美
- 大功率AP路由器
- 液晶顯示器
- DVR/NVR
- 筆記本

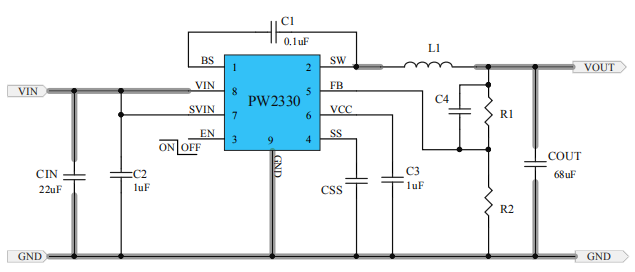

- 典型應用電路
