0.8A，4.5V-55V輸入，異步降壓調節器PW2558及典型應用電路
時間:2021-02-22 15:20:37來源: 作者: 點擊:次
說明
PW2558開發了一種高效的異步降壓DC/DC調節器輸出0.8A電流。集成電路采用電流模式自適應恒關斷時間控制。這個PW2558可在4.5V至55V的寬輸入電壓范圍內工作，并將主開關
PW2558開發了一種高效的異步降壓DC/DC調節器輸出0.8A電流。集成電路采用電流模式自適應恒關斷時間控制。這個PW2558可在4.5V至55V的寬輸入電壓范圍內工作，并將主開關
PW2558開發了一種高效的異步降壓DC/DC調節器輸出0.8A電流。集成電路采用電流模式自適應恒關斷時間控制。這個PW2558可在4.5V至55V的寬輸入電壓范圍內工作，并將主開關與非常低的RDS（開），以最小化傳導損耗。輸出電壓紋波低，外部電壓小電感器和電容器的尺寸以1.2MHz的開關頻率實現。
特征
- 低RDS（開），用于內部N通道電源場效應晶體管：700米Ω
- 4.5V-55V輸入電壓范圍
- 0.8A輸出電流能力
- 1.2MHz偽恒定開關頻率
- 內部軟啟動限制勵磁涌流
- Hic杯型輸出短路保護
- 具有精確閾值的EN開/關控制
- 循環峰值電流限值
- 0.6V±1%參考電壓
- SOT23-6包
應用
- 非隔離通信降壓調節器
- 二次高壓后調節器
- 汽車系統

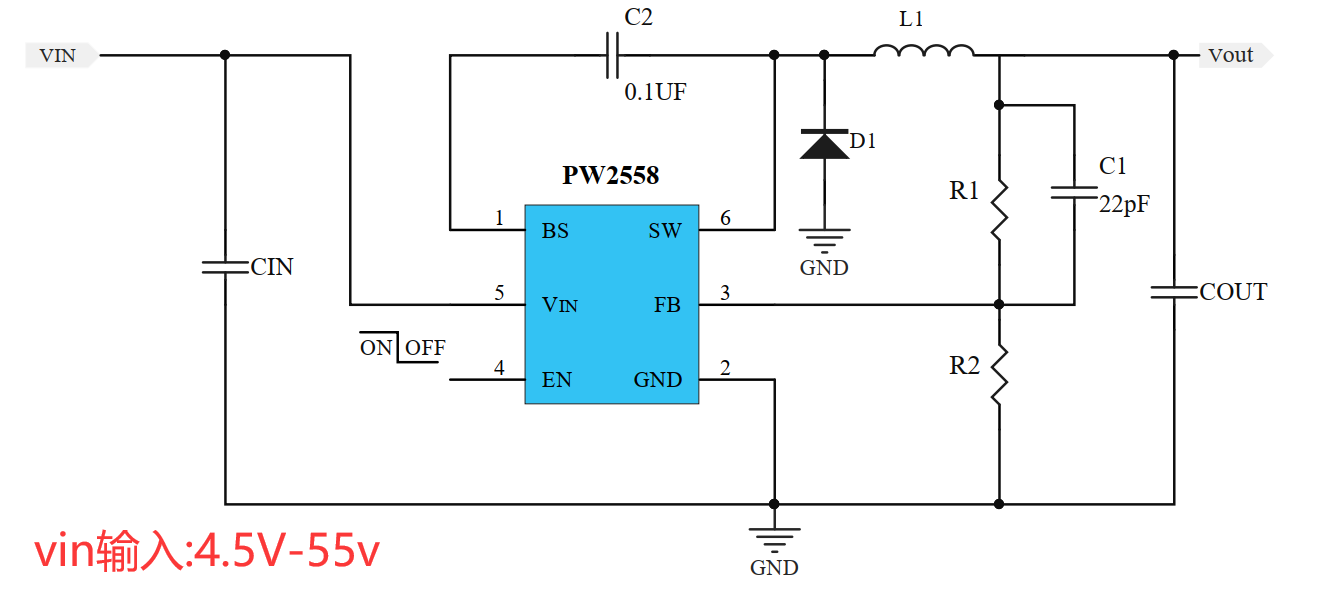

典型應用電路
容－源－電－子－網－為你提供技術支持
非常感謝用戶kuakewei 的投稿！
