PW1502典型應用電路

時間:2021-02-22 15:10:03來源: 作者: 點擊:次
一般說明
PW1502是超低RDS（ON）開關，具有可編程的電流限制，以保護電源源于過電流和短路保護。它具有超溫保護以及反向閉鎖功能。
PW1502采用薄型（1毫米）5針薄型SOT23
一般說明
PW1502是超低RDS（ON）開關，具有可編程的電流限制，以保護電源源于過電流和短路保護。它具有超溫保護以及反向閉鎖功能。
PW1502采用薄型（1毫米）5針薄型SOT23-5封裝，提供可調版本。

特征
  • 輸入電壓：2.4V至6V，0.4A-3A可調節負載電流能力PW1503
  • 輸入電壓：2.4V至5.5V ，0.4A-2A可調節負載電流能力PW1502
  • 可編程電流限制
  • 過溫保護
  • 反向阻斷（無體二極管）
  • 停機時，VOUT可強制高于VIN
  • 符合RoHS標準
  • 輸出短路保護
  • EN開關控制（完全關斷）
應用
  • USB充電器
  • 公共場所多USB充電器
  • USB加密狗
  • minipic配件

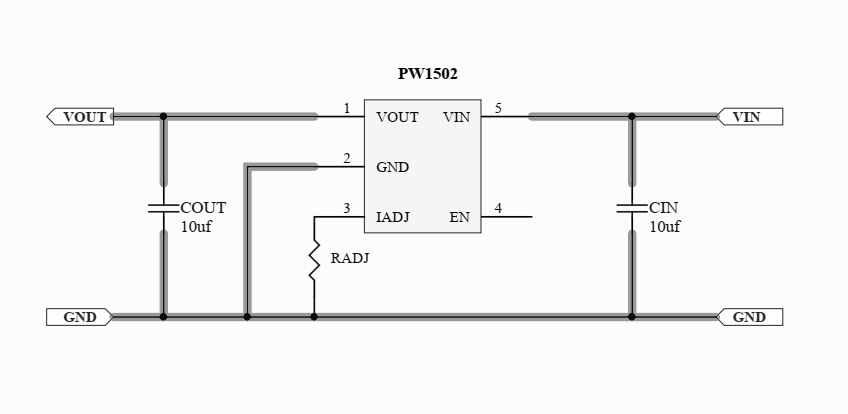

典型應用電路
