SLM6500 是一款面向5V交充適配器的2A離子電池充電器。它是采用1.5MHz固定頻率的步降壓型轉換器，利用芯片內部的功率晶體管電池進行涓流、恒流和恒壓充電。充電電流可用外部電阻編程設定，持續充電電流可達2A不需要另加防倒灌二極管。具有高達90%以上充電效率，且自身發熱量極小。

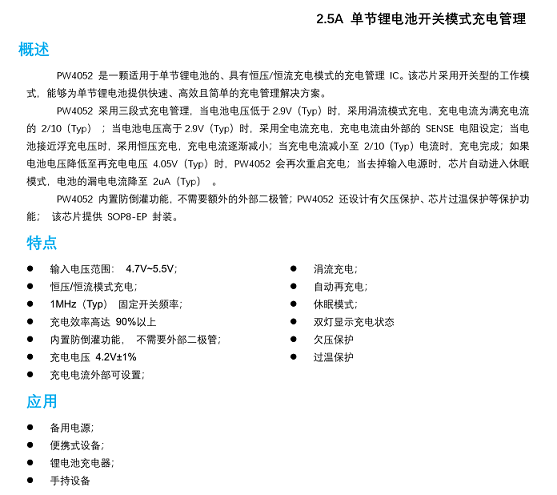

   同款腳位的PW4052在電磁干擾EMI措施上，會簡單點，增加了RC吸收電路即可完成。

方法/步驟

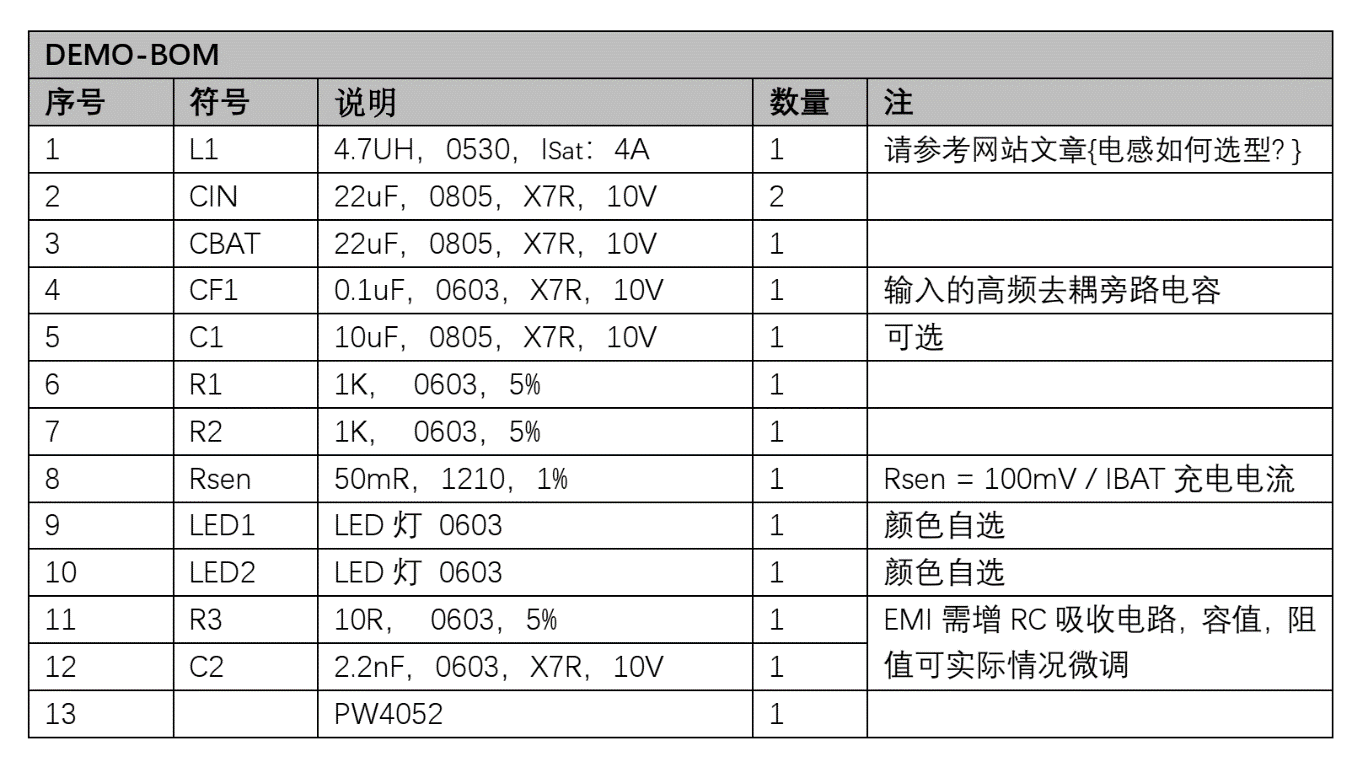

SLM6500充電板子所需的物料表，可直接導用PW4052的DEMO物料表。

在電感這方面由于大部分是靠工程師經驗來決定的。可以按照，如表格中，PW4052最大充電電流2.5A一樣的話，電感推薦功率電感CD75-4.7uH，或者一體成型電感0530-4.7UH等。

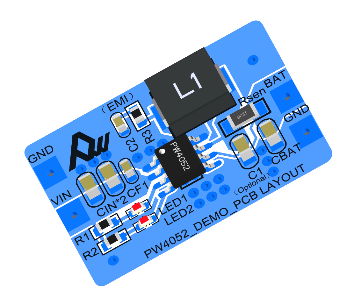

在PCB設計中，需要注意：
1， C1≥10uF 不可省略， 盡量靠近 Vin 引腳。 C2 盡量靠近 Bat 引腳。
2， 芯片底部焊盤為功率地，需要焊接
3，輸入電容 CIN 是用來吸收轉換器所有的輸入開關紋波電流， 不可以省掉。 它必須具有足夠的紋波電流等級，在不好情況下的紋波電流有效值近似于輸出充電電流的一半。 實際電容的值大小不是關鍵。

電磁干擾EMI措施：

1，SW面積盡量小點，還有加RC對GND

2，R的阻值是10R，C的容值是2.2nF

3，SW作為電磁干擾源，在保證足夠電流通過的PCB布局面積外，需要盡量減小一些。

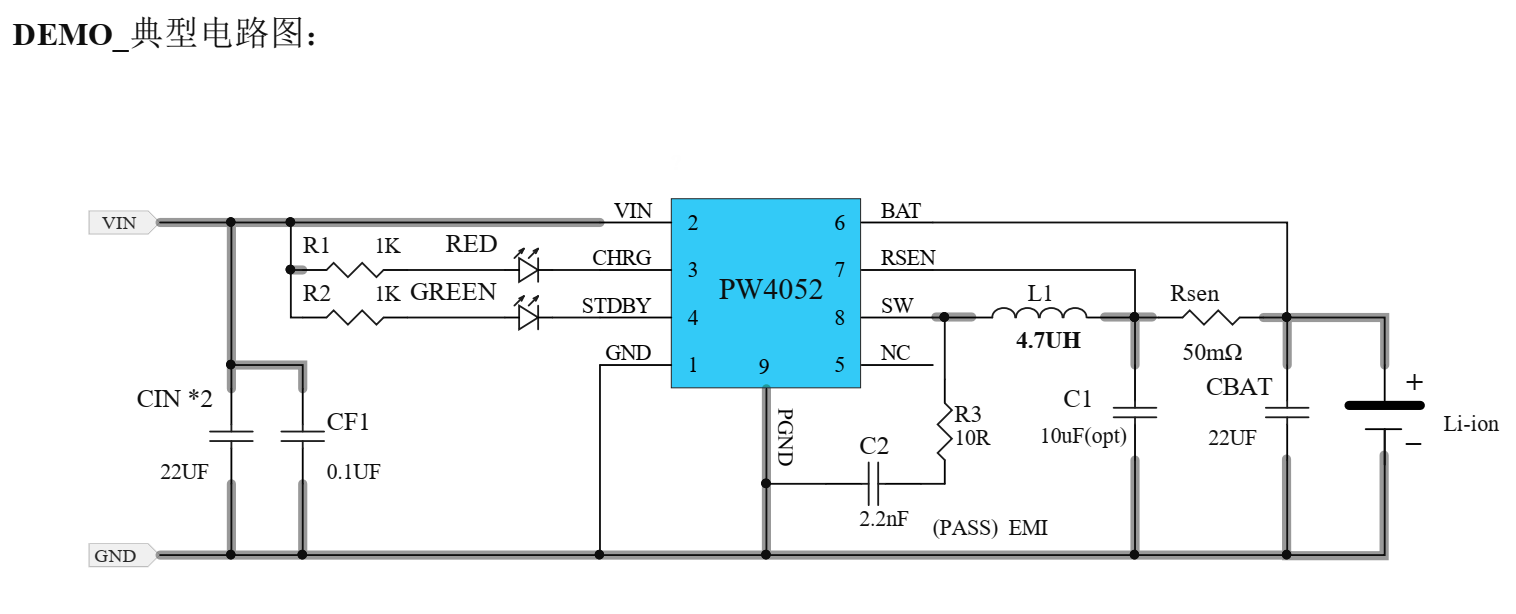

例如PW4052單節2.5A充電管理芯片的電路圖中的R3和C2。

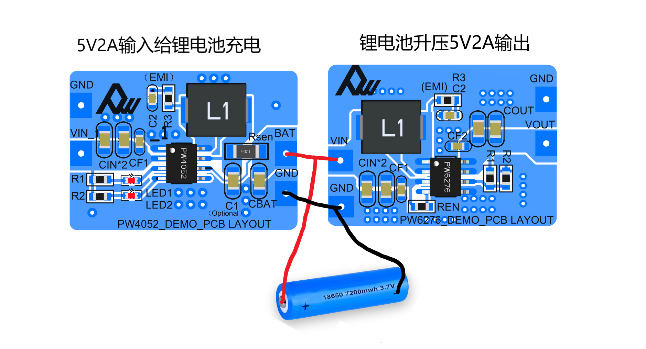

如果需要做鋰電池的2A充電和輸出USB口5V2A放電的話，可以這樣拼接即可。

非常感謝用戶kuakewei 的投稿！
