tip41c主要應用于電子開關線路，是NPN型三極管，一般用于開關管，tip41c功率大，驅動電路大，最大平均電流可達6A,最大峰值電流：10A;最大Vcbo=100V；最大Vceo=100V；正面看三極管，管腳排列為B、C、E。tip41c應用電路如下：tip41c應用電路圖一：

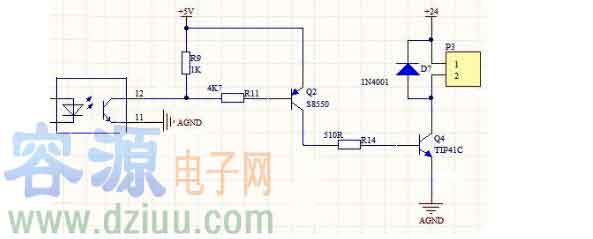

當PB01端輸入1時，Q2應該是截止，Q4也就跟著截止，但是你的要求是Q4導通（也就是電磁鐵兩端電壓是24V），那么Q2就必須導通，顯然 PB01 = 1 時的電平不等于+5V，而是低于5V（如3V），才可能使Q2導通；而當 PB01 = 0 時，Q2必然導通，并且比 PB01 = 1 時的導通能力更強，自然Q4也導通，因此，在上面的電路圖中，不管 PB01是什么狀態，都不會出現Q4截止（關閉）的情況；
tip41c應用電路圖二：
高電壓40-48V輸入可供7805正常工作，用一只TIP41C和一只穩壓管一只電阻即可解決問題。
tip41c應用電路圖三：

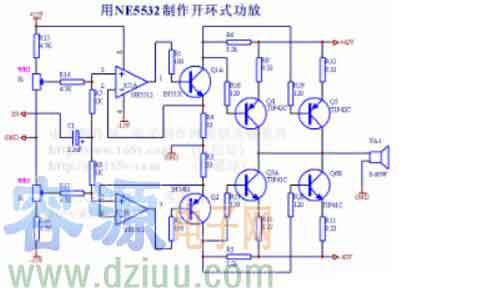

TIP41C做后級功放電路
tip41c應用電路圖四：

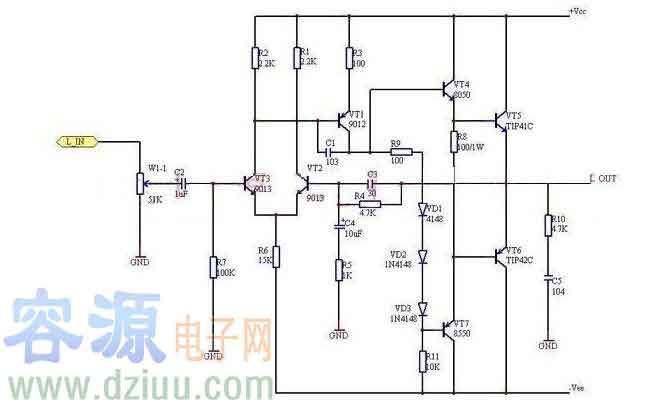

由于功放的二個聲道電路完全對稱，因此這里我們只對其中的一路進行說明。VT2、VT3組成差分輸入電路，輸入的音頻信號經放大后，從VT3的集電極輸出，R9、VD1-VD3上的壓降為VT4和VT7提供直流偏置電壓，用于克服兩管的截止失真，音頻信號經VT4、VT7預推放大后，具有足夠的電流強度，然后送入VT5、VT6完成功率放大，信號正半周時，電流從正電流經VT5流向負載后到地，負半周時電流從地經負載、VT6流向電源負極，整個功程中，VT5、VT6始終處于微導通狀態，因此這種功率放大器也叫作甲乙類互補對稱功放電路，這種電路由于采用了直接耦合的方式，因此頻率特性非常好，制作完成后的樣機經輸入不同頻段正弦波信號后，從輸出端的波形看，具有極高的保真度。
