采用CD4017磁簧/干簧接近開關傳感器電路圖
CD4017簡介
CD4017是一種十進制計數器/脈沖分配器。CD4017是5位Johnson計數器，具有10個譯碼輸出端，CP、CR、INH輸入端。時鐘輸入端的斯密特觸發器具有脈沖整形功能，對輸入時鐘脈沖上升和下降時間無限制。CD4017提供了16引線多層陶瓷雙列直插（D）、熔封陶瓷雙列直插（J）、塑料雙列直插（P）和陶瓷片狀載體（C）4種封裝形式。
CD4017工作條件
電源電壓范圍：3V-15V
輸入電壓范圍：0V-VDD
工作溫度范圍
M類：-55℃-125℃
E類：-40℃-85℃
CD4017引腳圖及功能
CO：進位脈沖輸出
CP：時鐘輸入端
CR：清除端
INH：禁止端
Y0~Y9：計數脈沖輸出端
VDD：正電源
VSS：地

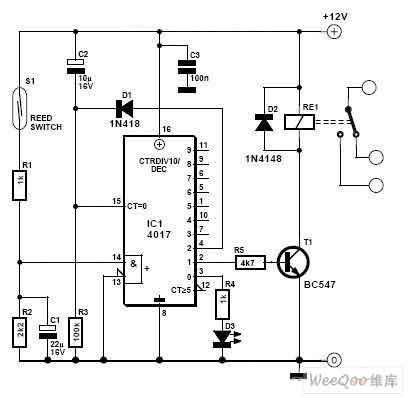

采用CD4017磁簧/干簧接近開關傳感器電路圖
:容－源－電－子－網－為你提供技術支持
