下雨（雨水）探測器電路原理如圖。這個電路使用了一個傳感器，傳感器是用一小塊敷銅板蝕刻而成，這個是一個簡單可控硅電路用來檢測下雨，并發出蜂鳴聲。可控硅也可用來觸發一個繼電器，打開一盞燈，或者發送一個信號到安全系統。
下雨探測器電路原理
　　關于該電路的幾點說明：
　　1.傳感器用一小塊敷銅板，蝕刻成如電路圖中所示的圖案。線與線之間的距離要很近，但不能連接。螺旋形的圖案也能工作。
　　2.別使用聲音太大的蜂鳴器。

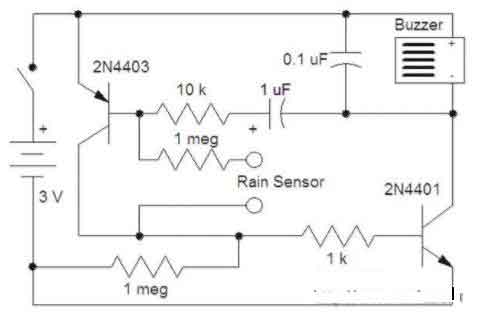

下雨（雨水）探測器電路圖二：

: 下雨（雨水）探測器將在剛開始下雨時提醒你，即時收取晾曬的衣物、物品，即時關窗等等。電路由電池供電，在傳感器干燥時電路幾乎沒有電流消耗，檢測到雨水時，蜂鳴器被激活，所以一對AA電池將持續工作很長時間。該電路使用兩個普通硅晶體管構成類似3伏閃光器的振蕩電路。當電路被觸發時，蜂鳴器脈沖每秒一次的時間很短，像是一個“滴水”的聲音，這似乎適當。改變1 uF的電容可以改變振蕩頻率。增加10kΩ電阻可能會增加蜂鳴聲的長度而不降低蜂鳴速率，但在某一時刻，電路將停止正常工作，取決于晶體管的增益。 零件注意事項：
幾乎所有的晶體管都可以工作，但如果你選擇使用舊的，低增益晶體管，最好嘗試用4.7 k和2.2 uF替換10 k和1 uF。
這些電阻不是關鍵的，任何類型或尺寸，做工精細，合理的接近值都OK，顯示的值是相當常見的。

該1uF的電容可以是任何類型，用一個16伏的鋁電解是最可能的選擇。電容器將承受約1/2伏的反向偏置，有時這樣一個10伏或更高的鉭電容器是一種更好的選擇，他們可以在反向處理其額定值的約10％。非極性的陶瓷電容也是一個不錯的選擇，但不要猶豫，使用廉價的電解，因為有一個大的電阻串聯限制反向電流！
該0.1uF的不是關鍵，任何電容在我的電路工作得很好。沒有它的存在的情況下蜂鳴器的噪音往往重新觸發電路。
該開關是任何單刀單擲型。之所以連接它，是因為如果傳感器沒有充分干燥電路將一直工作。待到雨停，再開啟它！
蜂鳴器是1.5至3伏，15 MA小型蜂鳴器。
一個簡單的雨水傳感器如下圖所示。兩條裸銅線穿過孔編織，使導線相互靠近，但不接觸。請注意兩根導線是交錯的。普通的電話線，用于連接到電子器件。容－源－電－子－網－為你提供技術支持
