LM324系列是低成本的四路運算放大器,具有真正的差分輸入。在單電源應用中,它們與標準運算放大器類型相比具有幾個明顯的優勢。該四路放大器可以工作于低至3.0 V或高達32 V的電源電壓,靜態電流是MC1741的五分之一左右(每個放大器)。共模輸入范圍包括負電源,因此在眾多應用中無需外部偏置元器件。輸出電壓范圍也包括負電源電壓。

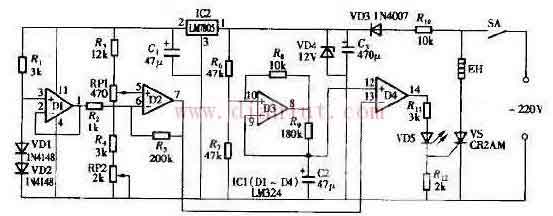

如圖所示,溫度傳感器采用兩只硅開關二極管VD1和VD2串聯后代用。VD1和VD2與電阻器R1、R3、R4等組成測溫電橋。四運算放大集成電路IC1內部的比較放大器D2作為差分放大器,D1作為緩沖隔離放大器,D3作為矩形波發生器(也稱三角波形成電路),D4作為脈寬調制器。
