五款直流穩壓電源電路圖
電路圖一：
整個電路通過單片機（AT89C51）控制，P0口和DAC0832的數據口直接相連，DA的CS和WR1連接后接P26，WR2和XFER接地，讓DA工作在單緩沖方式下。DA的11腳接參考電壓，通過調節可調電阻使LM336的輸出電壓為5.12V，所以在DAC的8腳輸出電壓的分辨率為5.12V/256=0.02V，也就是說DA輸入數據端每增加1，電壓增加0.02V。

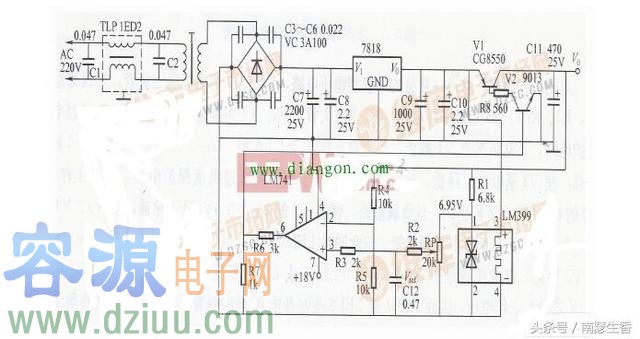

電路圖二：

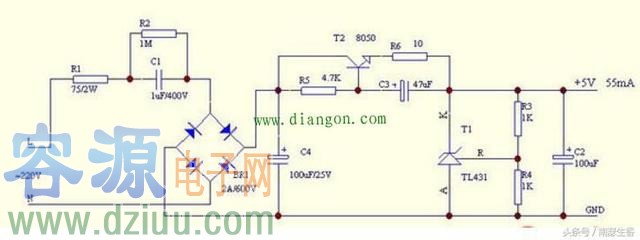

電容降壓的5V直流穩壓電源，下面這個電源，最大可以提供約55mA電流：

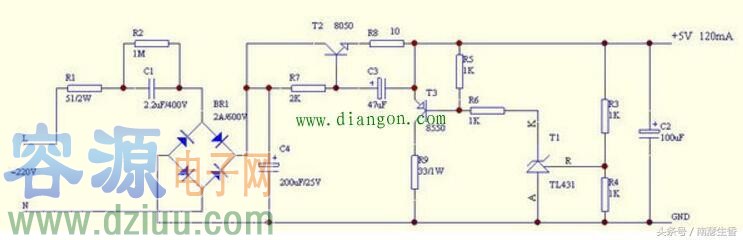

電容降壓的5V直流穩壓電源下面這個電源，最大可以提供約120mA電流：

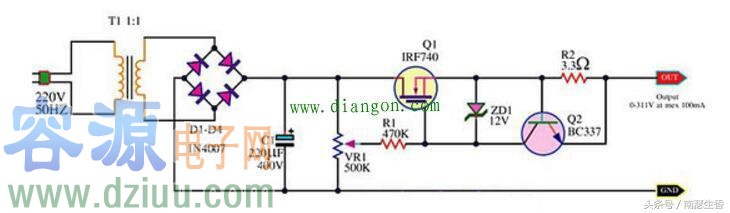

0-300v可調輸出電路，這個電路為了與市電隔離加了一個1:1的變壓器，可以不用這個變壓器而直接輸入市電，當然安全上會降低，但不影響使用。
電路圖三：
