0-30V可調直流穩壓電源

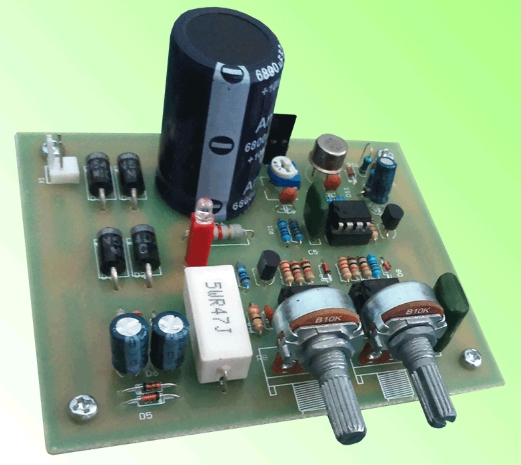

左側（輸入AC）是220伏（初級）18伏（次級）/ 3安培主電源變壓器的次級。來自其次級變壓器的18伏交流電壓由二極管D1，D2，D3和D4整流，這些二極管與橋裝置相連并構成雙整流器。來自電橋出口的脈沖被施加到R1-C1網絡的末端并被濾波。集成U1周圍的電路產生必要的參考電壓，以使電路穩定工作。齊納二極管D8以最小電流工作，熱系數為零，以確保電源穩定運行。電阻器R5和R6調節參考發生器的輸出。

0-30V可調直流穩壓電源工作原理如下：

U1的輸出電壓會增加，直到D8開始運行，電路穩定為止，齊納二極管的參考電壓（5.6伏）顯示在R5的兩端。流過效應放大器的同相輸入的電流可以忽略不計，因此流過R5的所有電流也流過R6，因此U1的輸出電壓是二極管電壓的兩倍。

U2通過電阻R11和R12根據公式A = R11 + R12 / R11增加電壓，從而將電壓增加到大約20伏。RV1調整器和電阻器R10用于將輸出電壓限制設置為下降到零。

當電源工作并且負載連接到其輸出時，所有輸出電流都流經電阻R7。此時，U3的可逆輸入（-）的電位為0，并通過電阻R21極化，而U3的同相輸入（+）則被0-2伏的小電壓極化，具體取決于U3。轉子電位器P2的位置。假設電路此點的電壓為1伏，輸出電壓設置為幾伏。如果負載增加，則R7兩端的電壓將增加，因此U3將被激活，并將導致U2穿過D9通道，因此U2受電壓值及更高的電壓控制。

從此刻起，輸出電流限制電路開始工作，因為U3控制U2的操作，以使R7兩端的電壓降恒定。C8電容器提供了U3重新連接環路所需的穩定性。

只要電源正常工作并提供恒定電壓，LED D12就會熄滅。當電流超過預設值P2值時，LED點亮，恒壓源的電源為恒流源，同時改變輸出電壓以使該負載的電流保持恒定。

R19，R20定義了Q3的必要工作條件，該條件可檢測限流電路何時啟動并在那一刻運行，并且LED D12通過R22點亮，R22定義了LED的工作電流。但是，電流限制是由充當傳感器的R7進行的，而限制電路的電流值是由電位計P2設置的。因此，根據電位計P2的位置，在R7的兩端出現不同的電壓，并且該電壓被集成電路U1的內部基準電壓除以。

從D2，D4的結點到R2和D5，D6，C2，C3，R3產生U2，U3操作所需的負電壓，以便它們可以降至0伏。D7二極管穩定到U2和U3端子4的負電壓。

電阻器R4確保U1處的極性，電容器C4和C5從高頻釋放電路，這可能導致集成電路不穩定。

晶體管Q1保護電源免受電源ON-OFF開關閉合時引起的負壓降的影響，從而使U2的輸出保持低電平。

當電源正常工作時，電阻器R14切斷晶體管，并且以這種簡單的方式，電源對于實驗非常有用，因為它可以大幅度地切斷輸出電壓，而不必等到電容器卸載后再浪費時間。

最后，電壓通過R15饋送到晶體管Q2和Q4，提供所需的0.5 A功率。電阻器R16最終使位于DARLINGTON的晶體管Q2和Q4極化。

元器件清單

電阻器	電容器類	晶體管
R1 = 2.2KΩ1W R7 =0.47Ω5W磚 R2 =82Ω1 / 4W R3 =220Ω1 / 4W R4 =4.7KΩ1 / 4W R5，R6，R13，R20，R21 =10KΩ1 / 4W R8，R11 =27KΩ1 / 4W R9，R19 = 2.2KΩ1 / 4W R10 =270KΩ1 / 4W R12，R18 =56KΩ1 / 4W R14 =1.5KΩ1 / 4W R15，R16 = 1KΩ1 / 4W R17 =33Ω1 / 4W R22 =3.9KΩ 1 / 4W RV1 =1MΩ微調 P1，P2 =10KΩ線性電位計	C1 =3300μF/ 40V電解 C2，C3 =47μF/ 63V電解 C4 = 100nF聚酯 C5 = 220nF聚酯 C6 = 100pF陶瓷 C7 =10μF/ 50V電解 C8 = 330pF陶瓷	Q1 = BC547 NPN晶體管 O2 = 2N2219 NPN晶體管 Q3 = BC327 PNP晶體管 Q4 = BD249C NPN功率晶體管
	二極體	運算放大器IC
	D1，D2，D3，D4 = 1N5402 D5，D6 = 1N4148 D7，D8 = 5.6V齊納二極管 D9，D10 = 1N4148 D11 = 1N4001 D12 = LED	U1，U2，U3 = TL081
		變壓器
		T1 = 220V-18V / 3A
