選用TI 公司的TPS75003 和TPS62040 電源管理芯片,TPS75003具有兩路最大提供3 A 的拓?fù)潆娫春鸵宦?00mA LDO 電源,每個Buck 輸出電壓范圍在1.2V 至6.5V 之間,LDO 輸出電壓范圍在0.9V 至6.5V 之間,輸入電壓范圍在2.2V 至6.5V 之間。TPS62040 是高效異步開關DC/DC 轉換電源,其轉換效率達到95%,輸入電壓范圍在2.5V 至6.0V,輸出電壓在0.7V 至6.0V,因此都可通過主電源+5V供電。

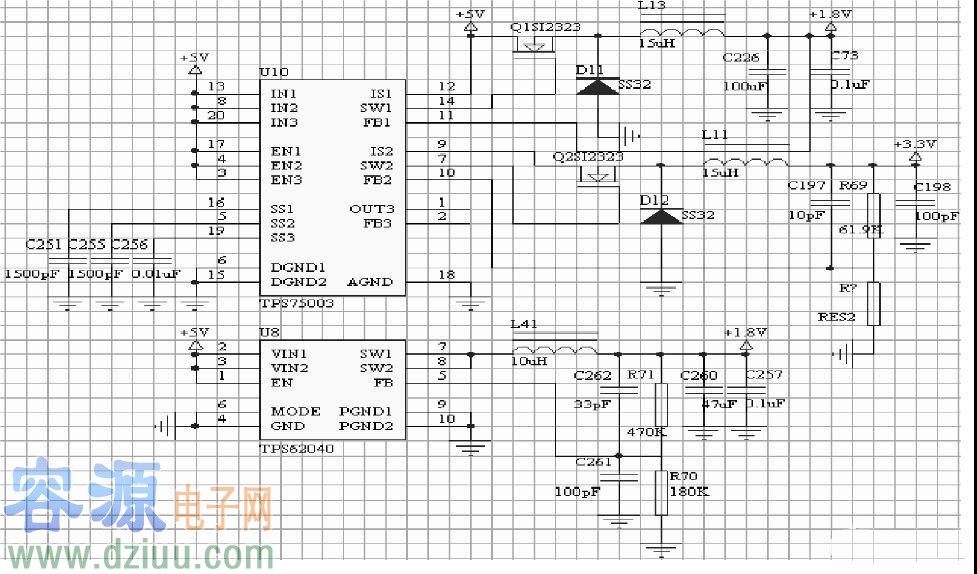

系統電源分為+5V、+3.3V、+1.8V、+1.2V 四種,系統主供電電源為+5V,其余均由+5V 電源供給。因此,采用一片TPS75003 和一片TPS62040 完成系統四種電源的轉換。設計用TPS75003 的SW1 引腳經過SI2323 續流整形后輸出1.2V 電壓用于DM6446 內核供電,IS1 引腳連接參考電壓,F(xiàn)B1 引腳接輸出1.2V 電壓作為反饋,SW2 引腳輸出3.3V 電壓用于DM6446 外設接口供電。TPS62040 的SW1 和SW2 引腳短接后輸出1.8V 電壓用于DM6446 存儲器接口供電,F(xiàn)B 引腳連接1.8V 作為反饋輸入。這樣,用一片TPS75003 和TPS62040 電源管理芯片就可以滿足本系統供電。TPS75003 和TPS62040電源轉換電路如圖1所示。
