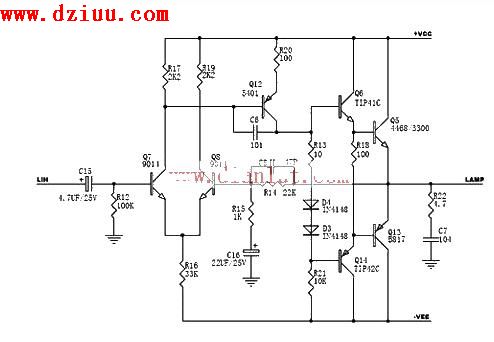

OCL分立元件功放電路圖《版權聲明：本文由www.jssjbk.com整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

從前級來的左聲道信號，經C15到由Q7，Q8組成的差分輸入放大器進行電壓放大，放大后的信號從Q7的集電極取出，送激勵三極管Q12進行激勵放大，激勵信號從Q12的集電極取出。《版權聲明：本文由www.jssjbk.com整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

分兩路輸出：一路經R13，D4，D3（二極管在導通，對在其特性曲線范圍內的交流信號阻抗很小）送互補推挽放大電路的下臂PNP復合管基級（Q14基級），當信號為負半周時，復合管導通，輸出電流經地，音箱到Q13負電源，信號為正半周時復合管截至；另一路直接送NPN復合管（Q6基級），當信號為正半周時，復合管導通，電流經音箱到地，信號負半周截至；放大后的音頻信號由Q5，Q13的發射級輸出，推動揚聲器發聲。《版權聲明：本文由www.jssjbk.com整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

C6為防振電容，用來抑制放大器出現的高頻自激。C6又叫Q12的中和電容，負反饋電容，滯后補償電容，可以降低Q12的高頻增益，破壞自激的幅頻特性。電阻R22，電容C7可組成一容性負載，成為揚聲器的阻抗補償電路，用以抵償揚聲器的感抗成分，是放大器的負反饋接近于純電子，是放大器工作穩定，不易自激，輸出級晶體管不易出現過電壓，運行比較安全。
