穩壓器的兩個選項方案及注意事項
1、容量安全系數

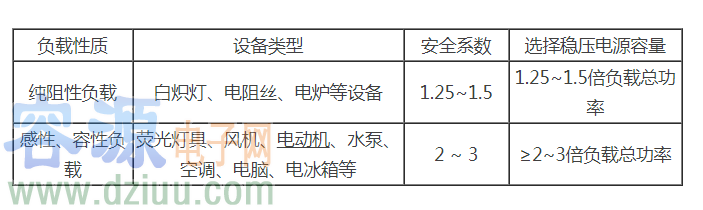

交流穩壓電源是以輸出視在功率（kVA）為標稱額定容量，而一般情況下負載都不是純電阻性的，即功率因數COS￠≠1，穩壓器實際能輸出的有功功率kW=容量（kVA）×COS￠。所以在實際選型時要按用電設備的額定功率、功率因數和負載類型等具體情況來合理選擇穩壓電源，其輸出功率應留有適當余量，特別是沖擊性負載選型時余量要更大，具體選型安全系數見下表
大電感性、電容性負載（如電動機、電腦）環境下，選型時應考慮負載的起動電流特別大（達額定電流的5~8倍），所以選擇穩壓器容量時應是負載功率的2.5~3倍。
如：三相電機2.2kW 1臺，5.5 kW 1臺，選用穩壓器時，容量≥（2.2kW+5.5 kW）×2.5=19.25 kVA，即至少要選用三相SJW-20 kVA以上產品的穩壓器。
2、非補償式穩壓電源輸出容量曲線
自耦式穩壓器（單相0.5kVA~3kVA、10k臥式及以下，三相9kVA及以下）當輸入相電壓低于198V時，輸出容量就開始下降；輸入相電壓等于160V時，下降到穩壓器額定容量的50%。所以在電源電壓的低端特別要注意減輕負載降額使用，以免使穩壓器過載燒毀；
自耦式穩壓器能夠同時輸出220V和110V兩種電壓。但即使是全部由110V輸出時，穩壓器所帶負載也不能超過額定容量的50%，否則就是過載使用。
過載能力表
3、其他注意事項
三相穩壓器屬于各相分調式工作，允許負載有一定的不平衡。但在作單相或三相電源時，每相輸出最大容量為整機標稱容量的三分之一，任何一相都不可以超載使用。
非常規輸入、輸出電壓范圍的產品可以訂做，但輸出容量要特別規定。
