如何辨別有源晶振的方向
無源晶振（crystal）別名：晶體，石英諧振器，晶體諧振器，石英晶體諧振器，XTAL。
晶振分為有源晶振和無源晶振兩大類。
有源晶振（oscillator）別名：晶振，鐘振，振蕩器，石英振蕩器，晶體振蕩器，石英晶體振蕩器，Crystal。
無源晶振（crystal）別名：晶體，石英諧振器，晶體諧振器，石英晶體諧振器，XTAL。
有源晶振的方向識別方法：舉例YSO110TR系列

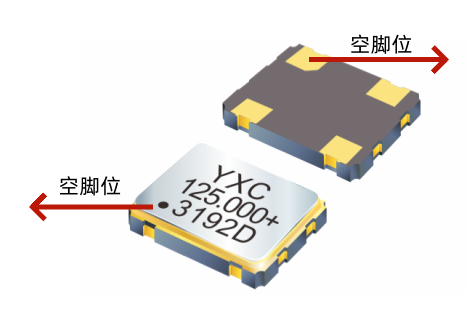

1、一般情況下，有源晶振的引腳會專門標注空腳位，即在絲印內容左下角標注一個圓點，指明這是空腳。
2、通過焊盤，同樣也可以找到空腳位，代表空腳位的焊盤特征是明顯“缺角”。如下圖所示：
特別提醒：
1、無源晶振沒有方向性，不用擔憂貼片或手焊中貼反的問題。
2、有源晶振存在方向性。在焊接前，請務必先確認有源晶振焊盤空腳位（即：腳1位置），再確定電壓輸入腳，才能正確焊接。若貼錯方向，有源晶振極易被電流擊穿損壞。
3、以下為有源晶振YSO110TR系列規格書及結構。
1、已內置晶片或晶振與振蕩電路，提供電源就有波形輸出。
2、從外形看，因有源晶振內置IC，所以對于同一頻點同一封裝，有源晶振要比無源晶振厚一些。
w w w . d z i u u . c o m非常感謝用戶yxcyangxing 的投稿！
本文地址：http://www.jssjbk.com/dz/21/17141246574981.shtml
