SA7527 的LED照明驅動電源的研制

時間:2011-12-11 17:57:36來源:原創 作者:admin 點擊:次
無





電流- 光通量特性是L ED 照明設計的重要指標. L ED 輸出光通量的大小同PN 結的電流大小有關,在規定電流范圍,輸出光通量同電流成正相關. 不同的制造封裝廠家生產的規格的L ED ,的電流- 光通量具有較大的區別. 在20 mA 條件下對幾個不同廠家封裝的**頭<5 - 高亮白光L ED 樣品的光通量進行測試,發現其光通量分別為4 lm、3. 54 lm、3 lm、2. 5 lm ,有較大差別(說明:本測試數據以廠家提供的樣品為測試對象) ;,在電流不變的下,隨著工作時間的,光通量均有所降低.    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》




1. 3 溫度特性    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》




光譜特性是L ED 光源顯色指數和色溫的重要依據. 實驗測試發現,在PN 結電流不變條件下,隨著PN 結溫度的升高,L ED 光源發出的波長將向長波方向移動.
根據L ED 驅動特性的分析可見:    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》



溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。SA7527 的LED照明驅動電源的研制
(1) 不同的L ED 所需的工作電壓、驅動電流不同;
(2) 驅動電流不變的下,隨著工作時間的,光通量有所降低;
(3) 驅動電流不變的下,隨著溫度的升高光通量降低. 而L ED 照明保證其輸出光強對時間和溫度具有穩定性. ,設計具有自適應功能的L ED 驅動電路,以提供適當?shù)墓ぷ麟妷骸Ⅱ?qū)動電流,并使其對工作溫度等外部條件變化引起的出光特性變化作出自適應,以達到最佳的照明效果.    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》




2 具體LED 驅動電路設計    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》




結合L ED 驅動特性,以功率約為25 W 的辦公室照明燈組驅動電源的設計為實例. 其中,使用100顆Φ10 - L ED ,采用L ED 陣列聯接形式,即: 20 顆燈珠串聯,然后5 串并聯.

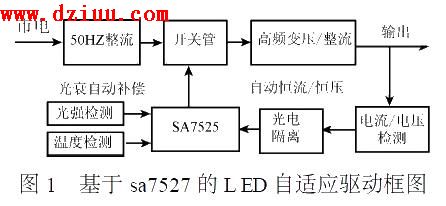

針對設計對象特性,本文提出了基于開關電源的L ED 自適應驅動方案. 其總體框圖如圖1 .
   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》




市電(50 Hz ,90 V～264 V) 容－源－電－子－網－為你提供技術支持

本文地址：http://www.jssjbk.com/dz/21/20111211180115.shtml
