AN7116功放電路圖

時間:2011-02-07 09:00:06來源:原創 作者:admin 點擊:次
無

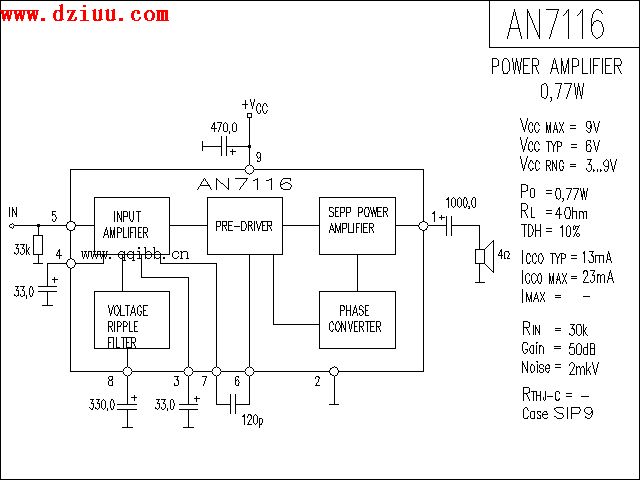

AN7116功放電路圖



說明：本電路元器件少，制作，電路參數都標在AN7116功放電路圖中，請你參考，工作電壓最大是9V，最大工作電流是23MA，AN7116功放集成塊外圍元器件只有7 個器件，希望本電路能對功放DIY的朋友有的幫助。下面提供AN7116功放電路圖。本文由www.jssjbk.com整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。

本文由www.jssjbk.com整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。

容－源－電－子－網－為你提供技術支持

本文地址：http://www.jssjbk.com/dz/21/20112790631.shtml
