基于LM723具有過流保護的直流可調穩壓電源
<<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

具有過流保護的直流可調穩壓電源本電源的主要器件是通用穩壓集成塊，內部含有啟動電路、恒流源、基準穩壓源、過流保護等電路。配合大功率管，可輸出０～２０連續可調的穩定電壓，最大輸出電流可達２Ａ，并且具有過流保護功能，可手機、ＢＰ機的維修電源，也于蓄電池充電。電路見圖１，正常使用時，紅色和綠色發光二極管閃亮，調節電位器Ｗ可使輸出電壓在０～２０范圍內調節。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

當輸出端出現過流或短..具有過流保護的直流可調穩壓電源本電源的主要器件是通用穩壓集成塊ＬＭ７２３，內部含有啟動電路、恒流源、基準穩壓源、過流保護等電路。配合大功率管，可輸出０～２０連續可調的穩定電壓，最大輸出電流可達２Ａ，并且具有過流保護功能，可手機、ＢＰ機的維修電源，也于蓄電池充電。
<<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

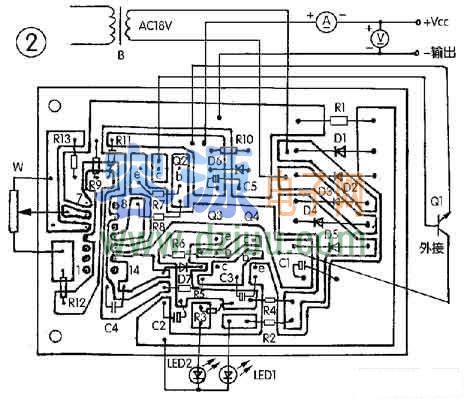

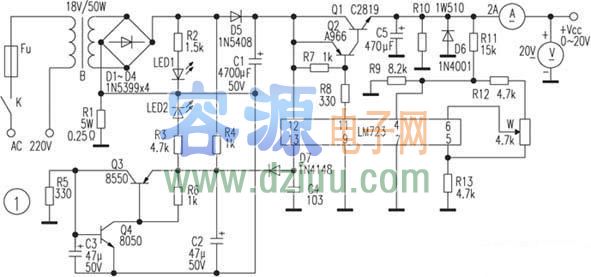

　　電路見圖１，正常使用時，紅色和綠色發光二極管閃亮，調節電位器Ｗ可使輸出電壓在０～２０范圍內調節。當輸出端出現過流或短路時，Ｒ１兩端的壓降大于０．６Ｖ，Ｑ３、Ｑ４導通，綠燈熄滅，Ｄ７導通，ＬＭ７２３的紒紞矠腳電壓下降接近０Ｖ，內部檢測電路動作，紒紜矠腳輸出高電壓２３Ｖ，使Ｑ１、Ｑ２截止，無電壓輸出，起到保護作用。只有關機后重新開機才有輸出。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
