今年是USB Power Delivery爆發的一年。無論是手機、平板、還是筆記本電腦,越來越多的消費類電子產品都不約而同的用上了TYPE-C接口,支持USB PD充電協議。
一款快充適配器好不好,首當其沖的肯定是兼容情況,其次是輸出帶載能力。最近購買一款小米45W的PD電源,同時兼容QC2.0、QC3.0快充協議。市面上多數電子負載并不支持快充協議,而艾德克斯電子新出的IT-E255A快充控制盒卻可以搭配目前多數電子負載進行快充協議的測試。這個小小的快充控制盒不僅支持QC2.0/QC3.0/PE/PE2.0/USBPD,更重要的是竟然可以和艾德克斯的IT8500+系列的電子負載通信,設定負載的拉載模式和拉載值。
下面就和小伙伴們一起分享小米USB-C電源適配器的測試。
1.開始準備階段
IT-E255A的輸入口有Mini-USB和TYPE-C2個接口。適配器插入口,IT-E255A連上電子負載,測試就可以開始嘍。
1.1、IT-E255A自動進行充電器協議檢測,Type-C輸出口支持USB PD2.0、QC3.0、QC2.0三種快充協議。
1.2、從IT-E255A顯示屏中可以看出,小米USBPD適配器的快充協議版本為2.0,支持5V/3A、9V/3A、12V/3A、15V/3A、20V/2.25A五個輸出檔位。

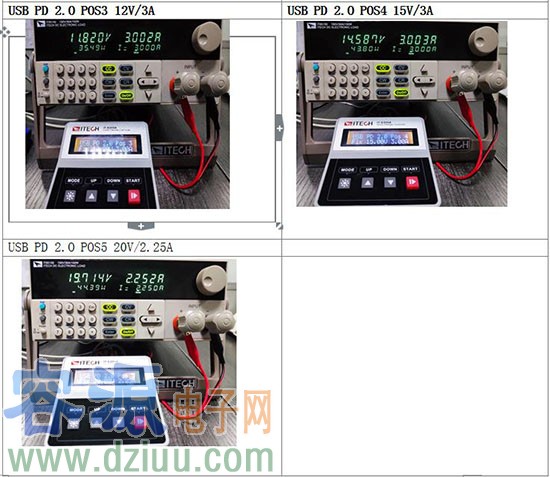

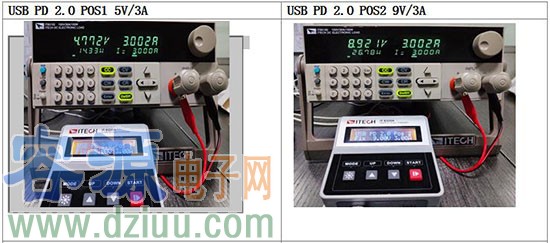

1.3、在5V/3A、9V/3A、12V/3A、15V/3A、20V/2.25A五個PD輸出檔位,分別拉載最大的電流,測試其在不同檔位下輸出的電壓和輸出功率。

測試接線圖(小米充電頭+艾德克斯IT-E255A+艾德克斯IT85150)

2.手動按鍵按下“Mode”,選擇QC3.0,點擊“START”,IT-E255A則可誘導小米USB-C適配器從5.0V開始以0.2V的步進值步進,適配器可按照快充控制盒的設定值輸出。

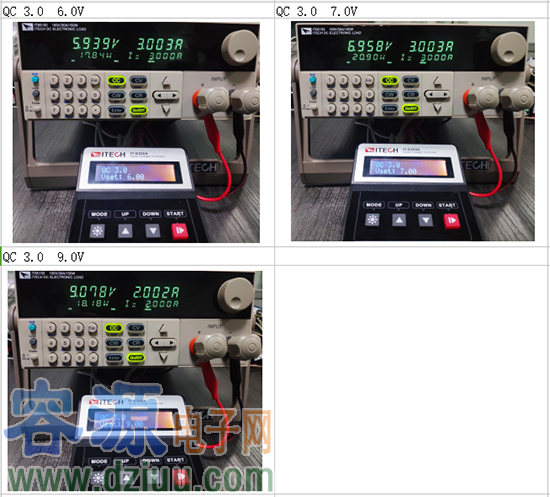

2.1、在QC3.0模式下,誘導適配器輸出6.0V、7.0V、8.0V、9.0V,分別使用電子負載恒流模式拉載,測試其電壓、輸出功率。

3.如果不喜歡手動操作,還可以使用上位機軟件控制。使用USB數據線將IT-E255A和計算機相連。下載相應免安裝的上位機軟件,打開后就可以使用。
下面做了兩個測試:
3.1、QC2.09.0V輸出:

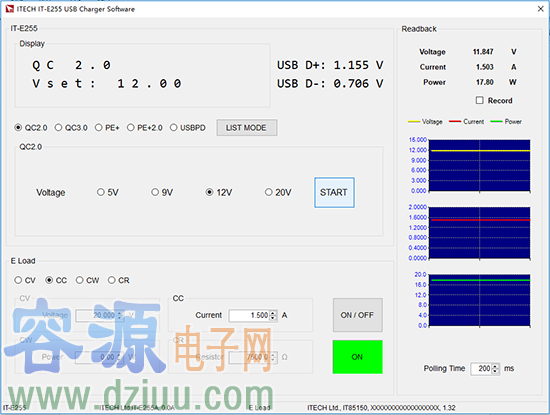

3.2、QC2.012.0V輸出:

操作清晰簡易,可以顯示拉載的電壓、電流、功率的波形曲線,自由控制電子負載,另外還可以設置list自動測試,快速進行判斷、OCP測試等。此外還可以下載到快充控制盒中,與電腦脫機使用,一鍵操作,非常快捷。
