51單片機對LCD1602液晶顯示器的控制

時間:2018-12-26 14:43:12來源:網絡作者:電子愛好者點擊:次

51單片機對LCD1602液晶顯示器的控制

要想實現人機交互，顯示裝置是不可缺少的。這篇文章主要關于如何控制液晶顯示，并在此基礎上加上定時器的功能，把原來已用數碼管顯示

51單片機對LCD1602液晶顯示器的控制

要想實現人機交互，顯示裝置是不可缺少的。這篇文章主要關于如何控制液晶顯示，并在此基礎上加上定時器的功能，把原來已用數碼管顯示的定時器搬到液晶屏上來。

這里用到的液晶為LCD1602，能夠同時顯示16x02即32個字符（16列2行）。1602液晶模塊內部的字符發生存儲器（CGROM）已經存儲了160個不同的點陣字符圖形，這些字符有：阿拉伯數字、英文字母的大小寫、常用的符號等，直接向其寫入ASCII碼即可顯示相應字符。1602共16個管腳，管腳功能如下：

<a href=http://http://www.jssjbk.com/tags-etagid56-0.html target=_blank class=infotextkey>51單片機</a>對LCD液晶顯示器的控制

實際應用時，所用液晶模塊與單片機的連接圖如下：

其中7~14管腳為IO，與單片機的P0口相接，單片機可通過向P0口發送數據被液晶模塊并行接收。

4管腳為數據命令選擇端，與單片機P3^5口相連。故可通過控制P3^5口的電平高低，向液晶模塊寫入命令或數據。由數據手冊得知，

寫指令時，RS=L，RW=L，D0~D7為指令碼，E管腳為一高電平脈沖；

寫數據時，RS=H，RW=L，D0~D7為數據，E管腳也為一高電平脈沖。

P3^4與液晶模塊6管腳相連，控制液晶模塊使能。

首先介紹液晶模塊的指令。

初始化指令0x38：設置液晶為16x2顯示。

顯示開關及光標設置：

00001DCB D=1，開顯示；

C=1。顯示光標；

B=1，光標閃爍。

000001NS N=1，讀寫一個字符后地址指針加1，光標加1；

N=0，讀寫一個字符后地址指針減1，光標減1

S=1，寫一個字符時，整屏顯示向左移動（N=1）或右移（N=0）

S=0，不移動

數據寫入控制指令：

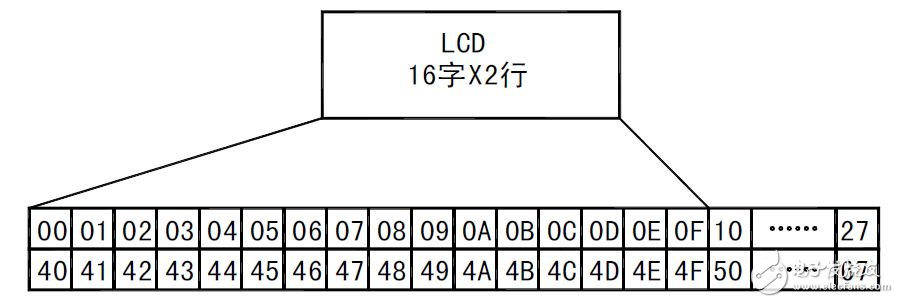

LCD模塊中的RAM地址映射如下

51單片機對LCD液晶顯示器的控制

要想把數據寫入X地址，則先要輸入指令0x80+X；

例如想讓字符顯示在第二行的第一個，則在將字符傳入前，要寫入指令write_command（0x80+0x40）

此外，0x01H表示顯示清屏，數據指針清零，所有顯示清零；

0x02H表示顯示回車，數據指針清零。

了解了這些之后，可以知道如果我們想要控制液晶的顯示，就要先學會怎樣向液晶寫指令和寫數據。

寫指令函數

//向LCD1602寫指令

voidwrite_com（ucharcom）

{

lcdrs=0;//RS=L

P0=com;//P0口輸出

delay（5）;//延時

lcden=1;//E=H

delay（5）;

lcden=0;//延時后，E變?yōu)長，造成了一個高電平脈沖，P0口高低電平被寫入

}

寫數據的方法與此類似，照葫蘆畫瓢即可：

//向LCD1602寫數據

只需要將RS置高即可，

其他語句與寫指令函數相同

voidwrite_date（uchardate）

{

lcdrs=1;//RS=H

P0=date;

delay（5）;

lcden=1;

delay（5）;

lcden=0;

}

有了這兩個函數，我們就可以向液晶模塊里面寫入指令和數據，從而實現對其的控制了。

為了實現一個完整的對LCD1602功能的封裝體現，我們還要再寫一個初始化的函數，用于對LS1602的初始化工作

voidInital（）

{

lcden=0;//先不使能

write_com（0x38）;//寫入初始化指令

write_com（0x0e）;//顯示開，光標顯示但不閃爍

write_com（0x06）;//讀寫后指針加1，光標加1

write_com（0x01）;//顯示清屏，指針清零

}

至此，就完成了對LCD1602的功能封裝，在其他的程序中，就可以使用這些函數用于液晶顯示，例如下面實現的用1602顯示計時器。

計時器量程為1小時，顯示格式為XX：XX（前面為分，后面為秒）

用到了單片機中的計時器0，工作方式1，。50ms發生一次中斷，使一個用于計數的number自增一次。number初值設為1，故number自增至20時，說明計時1s已到，可以Do Something，也就是把處理函數加進來了。

C文件如下：

#include

#defineucharunsignedchar

#defineuintunsignedint

sbitlcden=P3^4;

sbitlcdrs=P3^5;

ucharnum=1;

ucharmiao=0;

ucharfen=0;

voidInital（）;

voidInital_Time（）;

voidwrite_com（ucharcom）;

voidwrite_date（uchardate）;

voiddelay（ucharTIme）;

voidClock（）;

voidDisplay（ucharx，uchary）;

voidmain（）容－源－電－子－網－為你提供技術支持
