單片機的特殊功能寄存器(圖文)

時間:2019-01-21 17:03:13來源:網絡 作者:admin 點擊:次
在單片機中有一些獨立的存儲單元是用來控制這些器件的，被稱之為特殊功能寄存器（SFR）。　　<特殊功能寄存器地址映象表（一）>　　<特殊功能寄存器地址映象表（二）>　　<

在單片機中有一些獨立的存儲單元是用來控制這些器件的，被稱之為特殊功能寄存器（SFR）。

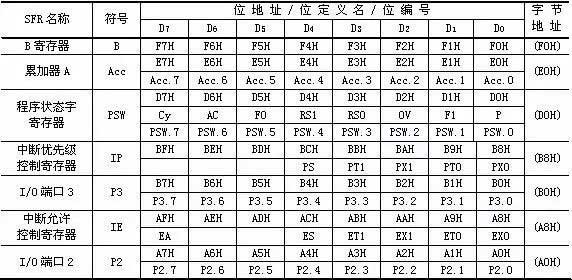

　　<特殊功能寄存器地址映象表（一）>

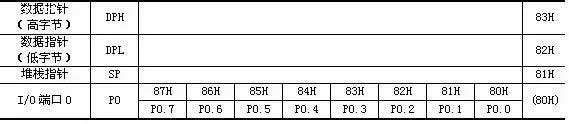

　　<特殊功能寄存器地址映象表（二）>

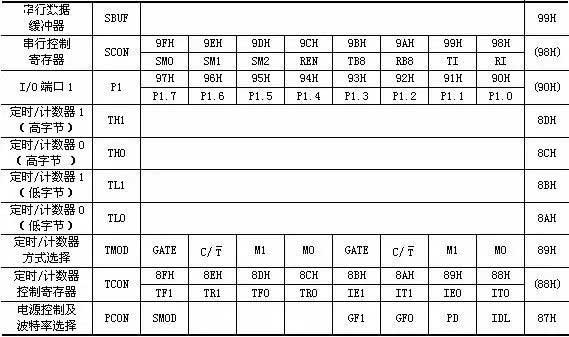

　　<特殊功能寄存器地址映象表（三）>


　　幾個常用的SFR
　　1、ACC：累加器，常常用A表示。這是個什么東西，可不能從名字上理解，它是一個寄存器，而不是一個做加法的東西，為什么給它這么一個名字呢？或許是因為在運算器做運算時其中一個數一定是在ACC中的緣故吧。它的名字特殊，身份也特殊，稍后我們將學到指令，能發現，所有的運算類指令都離不開它。
　　2、B：一個寄存器。在做乘、除法時放乘數或除數，不做乘除法時，隨你怎么用。
　　3、PSW：程序狀態字。這是一個很重要的東西，里面放了CPU工作時的很多狀態，借此，我們能了解CPU的當前狀態，并作出對應的處理。它的各位功能請看下表。


　　PSW也稱為標志寄存器，了解這個對于了解單片機原理非常的重要，存放各有關標志。其結構和定義如下：


　　sfr各位的用途
　　（1）CY：進位標志。用于表示Acc.7有否向更高位進位。8051中的運算器是一種8位的運算器，我們知道，8位運算器只能表示到0-255，如果做加法的話，兩數相加可能會超過255，這樣最高位就會丟失，造成運算的錯誤，怎么辦？最高位就進到這里來。這樣就沒事了。
　　例：78H+97H（01111000+10010111）
　　（2）AC：輔助進位標志也叫半進位標志。  用于表示Acc.3有否向Acc.4進位例：57H+3AH（01010111+00111010）
　　（3）F0：用戶標志位，由我們（編程人員）決定什么時候用，什么時候不用。
　　（4）RS1、RS0：工作寄存器組選擇位。這個我們已知了。
　　RS1、RS0 = 00 —— 0區（00H～07H）
　　RS1、RS0 = 01 —— 1區（08H～0FH）
　　RS1、RS0 = 10 —— 2區（10H～17H）
　　RS1、RS0 = 11 —— 3區（18H～1FH）
　　（5）0V：溢出標志位。 表示Acc在有符號數算術運算中的溢出，什么是溢出我們稍后再談吧。
　　（6）P：奇偶校驗位：它用來表示ALU運算結果中二進制數位“1”的個數的奇偶性。若為奇數，則P=1，不然為0。
　　例：某運算結果是78H（01111000），顯然1的個數為偶數，所以P=0。
　　4、DPTR（DPH、DPL）：數據指針，能用它來訪問外部數據存儲器中的任一單元，如果不用，也能作為通用寄存器來用，由我們自已決定如何使用。16位，由兩個8位寄存器DPH、DPL組成。主要用于存放一個16位地址，作為訪問外部存儲器（外RAM和ROM）的地址指針。
　　5、P0、P1、P2、P3：這個我們已經知道，是四個并行輸入/輸出口的寄存器。它里面的內容對應著管腳的輸出。
　　6、SP：堆棧指針。（專用于指出堆棧頂部數據的地址。）
