單片機控制LED亮滅電路

時間:2019-02-15 16:48:35來源:不詳 作者:電子愛好者 點擊:次
1．實驗任務如圖所示，監視開關K1（接在P3.0端口上），用發光二極管L1（接在單片機P1.0端口上）顯示開關狀態，如果開關合上，L1亮，開關打開，L1熄滅。2．電路原理圖3．系統

1．實驗任務

如圖所示，監視開關K1（接在P3.0端口上），用發光二極管L1（接在單片機P1.0端口上）顯示開關狀態，如果開關合上，L1亮，開關打開，L1熄滅。

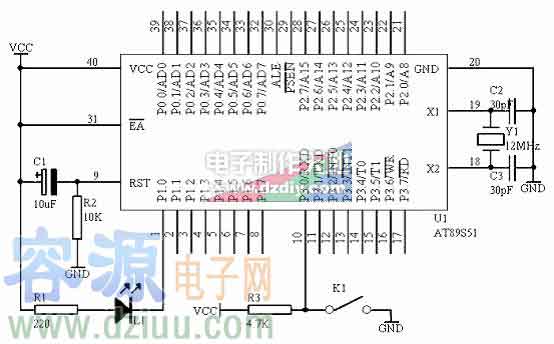

2．電路原理圖

3．系統板上硬件連線

（1）． 把“單片機系統”區域中的P1.0端口用導線連接到“八路發光二極管指示模塊”區域中的L1端口上；

（2）． 把“單片機系統”區域中的P3.0端口用導線連接到“四路撥動開關”區域中的K1端口上；

4．程序設計內容

（1）．開關狀態的檢測過程

單片機對開關狀態的檢測相對于單片機來說，是從單片機的P3.0端口輸入信號，而輸入的信號只有高電平和低電平兩種，當撥開開關K1撥上去，即輸入高電平，相當開關斷開，當撥動開關K1撥下去，即輸入低電平，相當開關閉合。單片機可以采用JB　BIT，REL或者是JNB　BIT，REL指令來完成對開關狀態的檢測即可。

（2）．輸出控制

如圖3所示，當P1.0端口輸出高電平，即P1.0＝1時，根據發光二極管的單向?qū)щ娦钥芍@時發光二極管L1熄滅；當P1.0端口輸出低電平，即P1.0＝0時，發光二極管L1亮；我們可以使用SETB　P1.0指令使P1.0端口輸出高電平，使用CLR　P1.0指令使P1.0端口輸出低電平。

5．程序框圖

6．匯編源程序

ORG 00H

START： JB P3.0，LIG

CLR P1.0

SJMP START

LIG： SETB P1.0

SJMP START

END

7．C語言源程序

#include

sbit K1=P3^0;

sbit L1=P1^0;

void main（void）

{

while（1）

{

if（K1==0）

{

L1=0; //燈亮

}

else

{

L1=1; //燈滅

}

}

}
