詳解51單片機運行過程
詳解51單片機運行過程
注：
1.ROM：只讀存儲器，單片機的只讀存儲區大多用于存儲程序固又稱程序存儲器。
51單片機是EPROM，所謂的EPROM是可擦除的只讀存儲器。可以把原來的程序擦除了，再寫一個新的進去。
斷電后是可以保存的，數據存儲器(RAM)是不能保存的。
RAM只能在程序執行的時候不斷地重新存儲定義的變量。如int x，int y
可以通過code這個指令來將定義的變量放在ROM，而不是RAM中，節省RAM資源
2.RAM：隨機存取存儲器，用于存儲定義的變量等，速度快
51單片機的RAM存儲容量遠小于ROM，但是速度非常之快

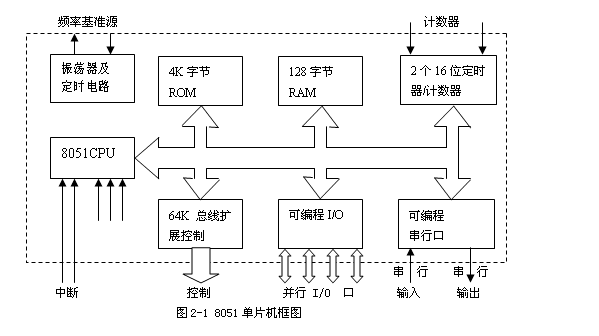

內部詳細圖示

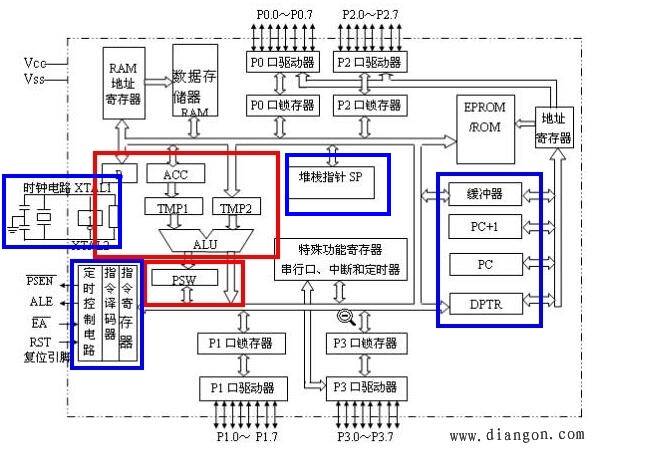

內部的結構看似十分復雜，但是大致上可以分為兩個部分：運算器(紅色框)和控制器(藍色框)。
運算器：主要作用是進行加減乘除和邏輯運算
內部的結構可以上網查詢
控制器：控制單片機的各種操作
程序執行過程

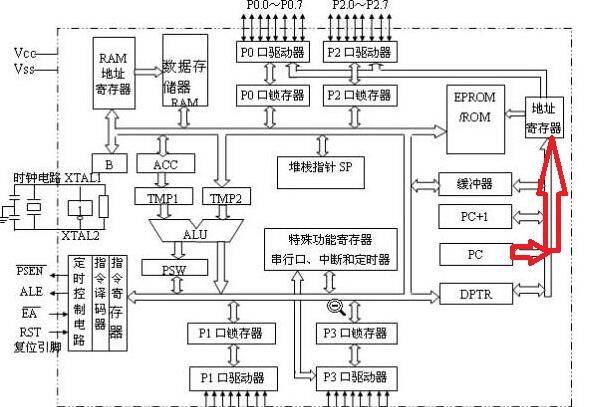

1.程序地址
程序開始的時候，要先知道第一條程序的地址，這個通過PC(程序計數器)知道。
比如剛開始的時候地址是0000H，這個是16進制的。
當這個地址送給地址寄存器后，即取出第一條指令后，PC自動加1，準備取出下一條指令。

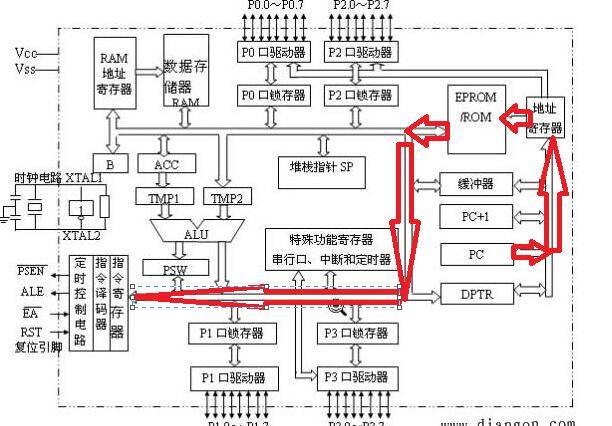

2.程度讀取
地址寄存器知道指令的地址后，就從ROM(只讀存儲器)里面取出地址所指向的一條指令。
并把取出來的指令放到指令寄存器中，經過指令編碼器編譯
3.數據處理
指令有可能要用到加減乘除和賦值語句的判斷。經過指令編碼器，就知道要取出那些定義的數據或者哪些賦值語句。容－源－電－子－網－為你提供技術支持
