采用UC3842a的反激式開關電源設計
3 腳是電流檢測輸入端， 與取樣電阻配合， 構成過流保護電路。當電源電壓異常時， 功率開關管的電流增大， 當取樣電阻上的電壓超過1 V時， U C3842 就停止輸出， 可以有效地保護功率開關管。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
4 腳外接鋸齒波振蕩器外部定時電阻與定時電容， 決定振蕩頻率。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
5 腳接地。
6 腳是輸出端， 此腳為圖騰柱式輸出， 能提供±1A 的峰值電流， 可驅動雙極型功率開關管或MOSFET. <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
7 腳接電源， 當供電電壓低于16 V 時， UC3842 不工作，
耗電在1 mA 以下。輸入電壓可以通過一個大阻值電阻從高壓降壓獲得。芯片工作后， 輸入電壓可在10~ 30 V
波動， 低于10V 則停止工作。工作時耗電約為15 mA. <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
8 腳是基準電壓輸出， 可輸出精確的5 V 基準電壓， 電流可達50mA.由圖1（ b） 可見， 它主要
誤差放大器、PWM 比較器、PWM 鎖存器、振蕩器、內部基準電源和欠壓鎖定等單元。U C3842 的電壓
率可達0.01% , 工作頻率為500 kHz.
2 反激變換器的設計 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
電路圖如下： <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
<<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
此次設計的反激變換器是從1 kW 充電器全橋開關電源初級側高壓直流部分取電
輸入電壓。反激變換器預定技術指標如下。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
輸入電壓： 240~ 380 V DC; 輸出電壓： 12 V DC; 輸出電流： 2 A； 紋波電壓： ±500 mV；輸出功率： 25 W；效率： 85% ；開關頻率： 65 kHz；占空比：小于40%。

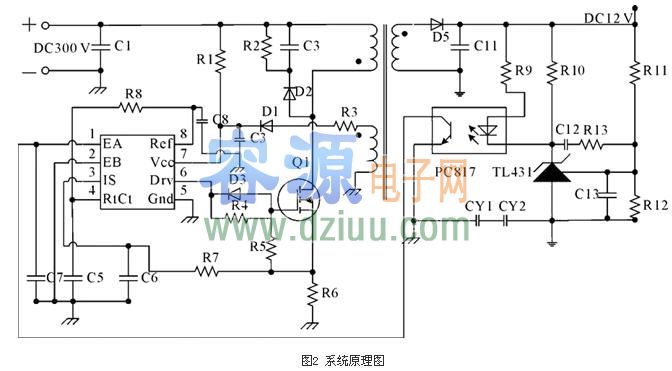

如圖2
， 電路由主電路、控制電路、啟動電路和反饋電路4 部分組成。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
主電路采用單端反激式拓?fù)洌巧祲簲夭娐费葑兒蠹痈綦x變壓器構成的，該電路具有結構簡單， 效率高， 輸入電壓范圍寬等優點。工作模式選擇在斷續模式到臨界模式容－源－電－子－網－為你提供技術支持
