白光LED驅動電路設計
考慮以下幾個基本指標： <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
（1） 提高驅動電路的轉換效率，減小電路中的功耗。
（ 2） 提高電路的可靠性，
耐高壓，具有過流檢測功能。
（ 3） 電路盡量精簡，有較小的電路體積和較低的制造成本。
<<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
2 PWM 方式開關電路設計 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
2. 1 PWM 原理
PWM 即脈沖寬度調制，
脈沖控制開關電路的開關時間，可以控制電路輸出的平均電壓或電流從而達到控制電路的輸出功率。PWM 開關穩壓或恒流的基本工作原理是在輸入電壓、系統參數及外接負載發生變化的
下，在固定工作頻率下控制電路通過被控信號與基準信號的差值進行閉環反饋，調節主電路開關器件導通的脈沖寬度，使得開關電源的輸出電壓或電流穩定。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
控制器件功耗小，工作在開關
中的電路效率高，
電源效率

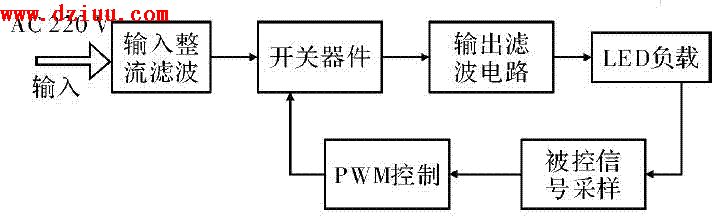

可以做到80% ~90% 。該類電路都有完善的保護措施，屬高可靠性電源。PWM 開關電路由4 部分組成，即輸入整流濾波、PWM 控制、開關器件和輸出濾波。根據PWM 方式開關電路設計的LED 驅動電路框圖如圖1
。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
<<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
PWM 開關控制信號產生部分大都實現了集成化，更加精簡PWM 開關電源的設計，下面介紹芯片HV9910B 設計適用于大功率LED 的典型PWM方式開關驅動電路。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
