同步電源和異步電源差異是什么
您注意到普遍dcdc電源模塊開關電源電路有同步和異步電源之分了嗎？我們一起尋回以前的記憶再次回顧下開關
本文主要介紹ＤＣ/ＤＣ開關電源中的同步電源與異步電源的區別。
您注意到普遍dcdc電源模塊開關電源電路有同步和異步電源之分了嗎？我們一起尋回以前的記憶再次回顧下開關電源電路的基本拓補和基本原理，同步和非同步之間的區別與性能差異也自見分曉。
開關電源電路中的開關指的是控制電路結構中的開關器件，開關電源電路也是指根據控制電路中元器件的開關動作完成直流電壓升降調節的控制電路。反激、半橋等復雜一點的控制電路結構都是由基本的buck（降壓）、boost（升壓）、buck-boost（升降壓）控制電路演變來的。
以buck電路為例子，Q1為PWM驅動的MOS開關管。階段Q1導通，電流路徑如圖中紅色標注，此時左側電源根據Q1對電感L和電容C充電儲能并對右側負載RL做功，二極管D是反向截止的。第二階段Q1關閉，電流路徑如圖中藍色標注，此時左側電源開路不對后級控制電路供電，但電感L和電容C中儲存的磁場和電勢根據續流二極管D形成閉合回路并對負載RL做功。調整PWM占空比即可在輸出端得到電源的降壓輸出。
異步電源

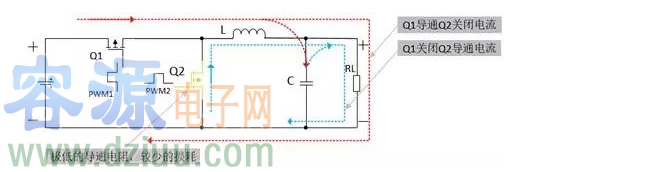

上述第二階段續流二極管D導通會消耗一部分的電能，如果用導通電阻極小的MOS管Q2取代二極管D將有效降低續流過程中的損耗，提高效率，尤其是在大電流輸出DCDC電路中更甚。Q2的開關動作要配合Q1實現二極管的整流作用，這個配合過程叫同步，因此同步DCDC就這么得來了，上述用二極管整流的就叫做非同步DCDC。
